M-Bus

M-Bus

M-Bus est une technologie de communication filaire utilisée pour le relevé à distance des données de chauffage, de température et de consommation d’eau et d’électricité.

Elle équipe un grand nombre d’équipements et de compteurs M-Bus, et puisque le protocole de communication et l’interface électrique sont encadrés par une norme EN, les appareils de différents fabricants peuvent être facilement intégrés dans des systèmes personnalisés. La technologie M-Bus permet également d’assurer le contrôle et la surveillance des processus.

Norme et compatibilité

La norme M-Bus détermine la manière dont la communication doit fonctionner, des spécifications électriques au formatage des données réelles. Cela signifie que tous les appareils conformes à la norme M-Bus sont compatibles entre eux et qu’aucune information supplémentaire spécifique au produit n’est requise pour pouvoir interpréter ou utiliser l’équipement M-Bus dans le respect des protocoles.

Performance technique

Le principal atout de la communication filaire, c’est sa fiabilité. Contrairement aux solutions radio, qui sont sensibles aux changements d’environnement, qui peuvent être parasitées par d’autres appareils utilisant le même spectre et qui doivent traverser divers objets physiques, les solutions filaires restent l’option la plus fiable, tant que le câble reste intact.

La bande passante demeure limitée, mais les systèmes résistent efficacement aux perturbations électriques, causées notamment par la foudre, tout en profitant de longueurs de câble pouvant atteindre plusieurs kilomètres (avec un câble standard à 2 fils).

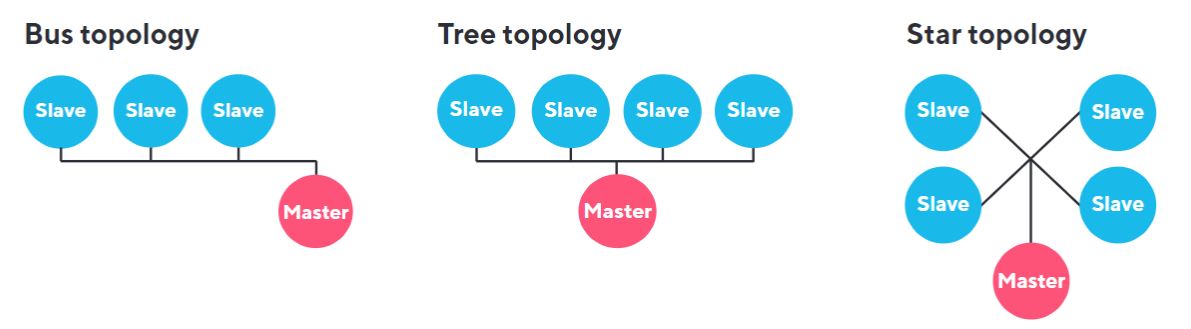

Les terminaux, comme les compteurs, sont appelés « esclaves », selon la terminologie de la norme M-Bus. Ils sont alimentés par un « maître M-Bus », qui est généralement un appareil distinct ou un dispositif intégré dans une passerelle plus avancée. Même si cette conception permet aux compteurs de reposer uniquement sur le câble M-Bus pour la communication et l’alimentation, elle rend malgré tout le dispositif de relevé inadapté à l’alimentation par pile.



Prise en charge du M-Bus filaire et sans fil

  • Communication bidirectionnelle, mais, pour des raisons techniques, les systèmes sont le plus souvent considérés comme « unidirectionnels », du compteur/capteur vers un système récepteur.
  • Données chiffrées des compteurs/capteurs



Applications appropriées

Le M-Bus filaire reste une solution fiable et efficace pour les applications utilisant des compteurs/capteurs basiques et où le coût du câblage doit rester raisonnable. Ce dernier point fait que le M-Bus filaire est privilégié dans les projets de construction de bâtiments neufs par rapport aux projets de rénovation.

Les produits M-Bus Elvaco en un coup d’œil

Elvaco est le fabricant établi des différents appareils requis pour construire une infrastructure M-Bus complète. Notre gamme comprend de nombreux produits M-Bus, entre autres des compteurs, capteurs, convertisseurs en signaux analogiques/numériques/d’impulsions, convertisseurs de niveau en TCP ou E/S, passerelles et maîtres M-Bus.

Grâce aux compteurs compatibles M-Bus de haute qualité, vous pouvez collecter des données précises d’eau, chauffage, et électricité. Par exemple, les capteurs de température et d’humidité à faible coût fournissent également de précieuses données pouvant être collectées par l’infrastructure M-Bus.

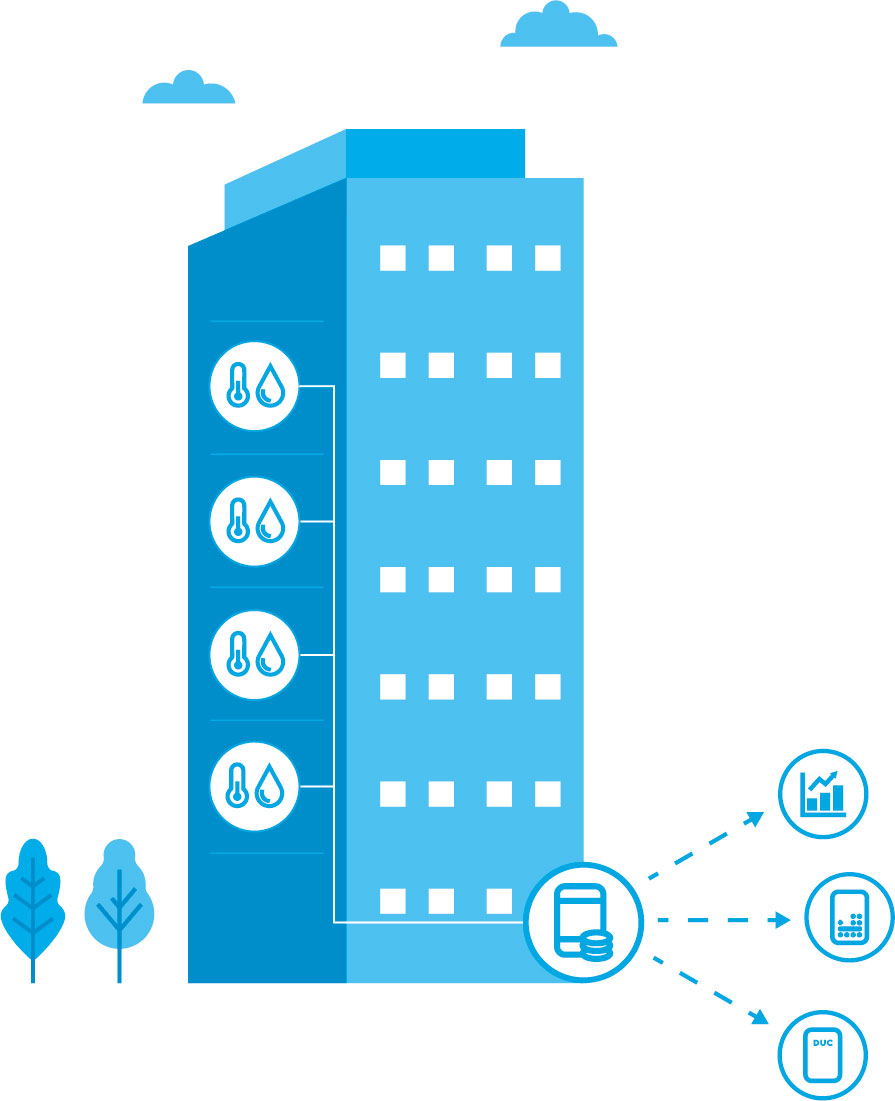

Les passerelles M-Bus collectent ainsi les données en provenance de tous les compteurs du réseau et créent une interface avec le logiciel de gestion des données de compteurs (MDM). Ces passerelles peuvent être contrôlées à l’aide du réseau fixe (IP) ou par technologie mobile (GPRS/LTE). Des maîtres (masters) M-Bus spéciaux permettent d’élargir la portée de l’infrastructure M-Bus. Par exemple, ils peuvent servir d’amplificateurs pour augmenter la longueur du câblage M-Bus ou permettre de relever un plus grand nombre de compteurs.

La gamme de produits M-Bus d’Elvaco est complétée par des solutions clés en main, qui sont déjà entièrement précâblées dans un boîtier de protection et peuvent être installées avec très peu d’effort. La gamme contient également des accessoires fonctionnels, tels que diviseurs et adaptateurs M-Bus.

CMe2100 LTE

Passerelle de mesure M-Bus
pour réseau mobile

En savoir plus

CMe3100

M-Bus Metering Gateway pour réseau fixe

En savoir plus

Capteurs

Capteurs de température et
d’humidité de l’air

En savoir plus
