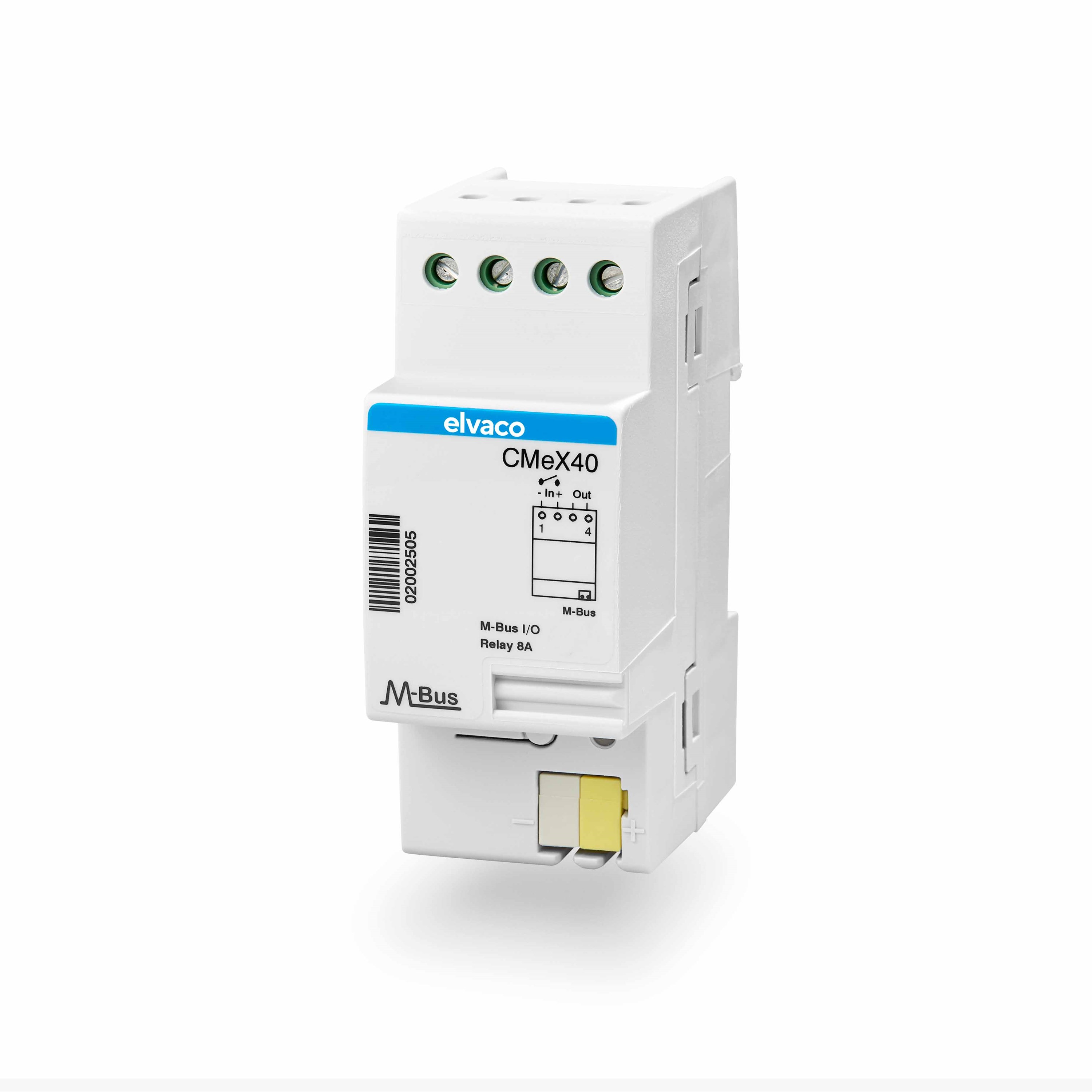

CMeX40

1050002

Accessories

This segment is made up of accessories, for example antennas, enclosures and M-Bus accessories, which are used to adapt or enhance our products.

Le CMeX40 est un module E/S qui lit un signal d’entrée et contrôle un signal de sortie et peut donc être utilisé en tant que relais à distance.

Spécifications techniques

Mécanique

Classe de protection:: IP20
Dimensions (l x h x p):: 35 x 90 x 65 mm (2 modules DIN)
Matériel de boîtier:: Polyamide
Weight:: 80 g
Montage:: Monté sur rail DIN (DIN 50022) 35 mm

Connections electriques

Tension d'alimentation:: Borne à vis. Câble 0-2,5 mm², couple de serrage : 0,5 Nm
Port esclave M-Bus:: Fil rigide borne à broche Ø 0,6-0,8 mm

Caractéristiques électriques

Tension nominale:: 24-48 V CC
Catégorie de l'installation:: CAT 2
Output relay current (max):: 8 A
Output relay voltage (max):: 240 VAC
Input resistance (max):: 1 kΩ
Minimum time for input pulse detection:: 20 ms

Spécifications environnementales

Température de fonctionnement:: -30 °C à +55 °C
Humidité de fonctionnement:: 5 à 90 %, sans condensation
Altitude de fonctionnement:: 0 - 2000 m
Degré de pollution:: Degré 2
Environnement d'utilisation:: À l'intérieur
Température de stockage:: -40 °C à +85 °C

Capteur de température, marge d'erreur

Capteur d'humidité, marge d'erreur

Interface utilisateur

Témoin vert:: Sous tension
Témoin rouge:: Erreur

M-Bus

Interfaces:: Esclave M-Bus
Norme M-Bus:: EN 13757

Wireless M-Bus

Master M-Bus intégré

Récepteurs sans fil M-Bus

Interface esclave M-Bus

Débit en bauds du M-Bus, port esclave:: 300 et 2400 bits/s
Tension nominale, port esclave:: 21-42 V CC

Général

Stockage de données (exemples)

Réseau mobile

Réseau fixe (Ethernet)

L'intégration

Approbations

CEM:: EN 61000-6-2, EN 61000-6-3

Connections and Interfaces

Transmissions

Matériel de boîtier:: Polyamide
Classe de protection:: IP20
Dimensions (l x h x p):: 35 x 90 x 65 mm (2 modules DIN)
Weight:: 80 g
Montage:: Monté sur rail DIN (DIN 50022) 35 mm
Tension d'alimentation:: Borne à vis. Câble 0-2,5 mm², couple de serrage : 0,5 Nm
Port esclave M-Bus:: Fil rigide borne à broche Ø 0,6-0,8 mm
Tension nominale:: 24-48 V CC
Catégorie de l'installation:: CAT 2
Output relay current (max):: 8 A
Output relay voltage (max):: 240 VAC
Input resistance (max):: 1 kΩ
Minimum time for input pulse detection:: 20 ms
Température de fonctionnement:: -30 °C à +55 °C
Humidité de fonctionnement:: 5 à 90 %, sans condensation
Altitude de fonctionnement:: 0 - 2000 m
Degré de pollution:: Degré 2
Environnement d'utilisation:: À l'intérieur
Température de stockage:: -40 °C à +85 °C
Témoin vert:: Sous tension
Témoin rouge:: Erreur
Interfaces:: Esclave M-Bus
Norme M-Bus:: EN 13757
Débit en bauds du M-Bus, port esclave:: 300 et 2400 bits/s
Tension nominale, port esclave:: 21-42 V CC
CEM:: EN 61000-6-2, EN 61000-6-3
