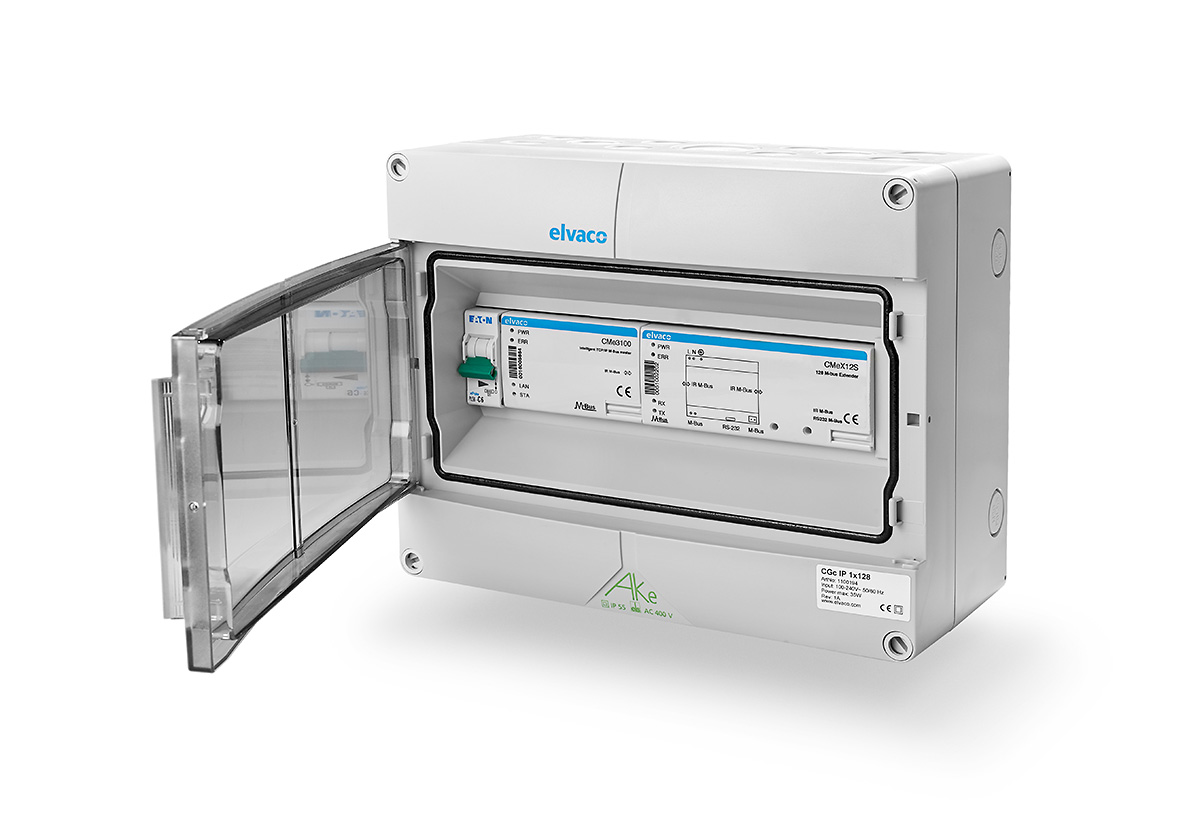

Classe de protection:
IP55
Dimensions (l x h x p):
250 x 200 x 122 mm
Matériel de boîtier:
Polystyrène (boîte) et polycarbonate (porte transparente)
Weight:
1600 g
Montage:
Montage mural
Tension d'alimentation:
Borne à vis. Câble 0-2,5 mm², couple de serrage : 0,5 Nm
Port maître M-Bus:
Borne à broche. Fil rigide Ø 0,6-0,8 mm
Port esclave M-Bus 1:
Borne à vis. Câble 0,25-1,5 mm², couple de serrage : 0,5 Nm
Port esclave M-Bus 2:
Borne à vis. Câble 0,25-1,5 mm², couple de serrage : 0,5 Nm
Port maître USB:
Type A
Port esclave USB:
Type mini B
Réseau:
RJ45 (Ethernet)
Caractéristiques électriques
Tension nominale:
100-240 VCA (±10 %)
Fréquence:
50 - 60 Hz
Consommation électrique (max):
<18 W pour les solutions sans RS232, <40 W pour les solutions avec RS232
Consommation électrique (nom):
< 6 W
Catégorie de l'installation:
CAT 3
Spécifications environnementales
Température de fonctionnement:
-20 °C à +55 °C
Humidité de fonctionnement:
5 à 90 %, sans condensation
Altitude de fonctionnement:
0 - 2000 m
Degré de pollution:
Degré 2
Environnement d'utilisation:
À l'intérieur
Température de stockage:
-40 °C à +85 °C
Capteur de température, marge d'erreur
Capteur d'humidité, marge d'erreur
Témoin vert:
Sous tension
Témoin rouge:
Erreur
Témoin jaune:
CMe3100 : statut Ethernet, CMeX10-13S : communication M-Bus continue
Témoin bleu:
USB active
Bouton-poussoir:
Réinitialisation usine
Configuration:
Interface Web (HTTP), Configuration automatique (URL), Telnet, REST/JSON
Interfaces:
Maître M-Bus intégré, esclave M-Bus
Norme M-Bus:
EN 13757
M-Bus transparent:
TCP et interface esclave bifilaire M-Bus (la limite de logiciel n’est pas applicable au mode M-Bus transparent)
M-Bus virtuel:
TCP/IP et interface d’esclave bifilaire M-Bus
Déchiffrement:
Oui
Tension nominale, port maître:
28 VCC (CMeX10-11) ou 42 VCC (CMeX10S-13S)
Débit en bauds du M-Bus, port maître:
300 et 2400 bits/s
Nombre maximum d’appareils M-Bus (limite de logiciel):
Licences de logiciel pour 8, 32, 64, 128, 256 et 512 compteurs
Modes de recherche M-Bus:
Primaire, secondaire
Longueur de câble maxi:
1000 m (100 nF/km, maximum 90 ohm)
Nombre maximum de charges d’unité (limite de matériel):
8T/12 mA - 256T/384 mA
Récepteurs sans fil M-Bus
Débit en bauds du M-Bus, port esclave:
300 et 2400 bits/s
Tension nominale, port esclave:
21-42 V CC
Modes d’adressage:
Primaire, secondaire
Real-time clock backup:
24 h
Précision d’horloge en temps réel:
<2 s/jour
Moteur de script:
Moteur de script intelligent pour génération de contenu actif
Mise à jour de logiciel/firmware:
Interface Web
Rapports de compteur:
MQTT, HTTP, FTP, SMTP (e-mail)
Ajouts:
Modbus, REST, JSON-RPC, DLMS, BACnet
Mode de lecture continu:
Modbus, REST
Stockage de données (exemples)
1 compteur:
Valeurs de 15 minutes : ~15 ans, valeurs horaires : > 15 ans
32 compteurs:
Valeurs de 15 minutes : ~4 ans, valeurs horaires : > 15 ans
128 compteurs:
Valeurs de 15 minutes : ~1 ans, valeurs horaires : ~4 ans
256 compteurs:
Valeurs de 15 minutes : ~0,5 ans, valeurs horaires : ~2 ans
512 compteurs:
Valeurs de 15 minutes : ~3 mois, valeurs horaires : ~1 an
Vitesse et duplex:
Auto 10/100 MBit semi-duplex/duplex intégral
CEM:
EN 61000-6-2, EN 61000-6-3
Sécurité:
EN 61010-1, CAT 3
Connections and Interfaces
Matériel de boîtier:
Polystyrène (boîte) et polycarbonate (porte transparente)
Classe de protection:
IP55
Dimensions (l x h x p):
250 x 200 x 122 mm
Weight:
1600 g
Montage:
Montage mural
Antenne:
SMA femelle (pour M-Bus sans fil)
Tension d'alimentation:
Borne à vis. Câble 0-2,5 mm², couple de serrage : 0,5 Nm
Port maître M-Bus:
Borne à broche. Fil rigide Ø 0,6-0,8 mm
Port esclave M-Bus 1:
Borne à vis. Câble 0,25-1,5 mm², couple de serrage : 0,5 Nm
Port esclave M-Bus 2:
Borne à vis. Câble 0,25-1,5 mm², couple de serrage : 0,5 Nm
Port maître USB:
Type A
Port esclave USB:
Type mini B
Réseau:
RJ45 (Ethernet)
Tension nominale:
100-240 VCA (±10 %)
Fréquence:
50 - 60 Hz
Consommation électrique (max):
<18 W pour les solutions sans RS232, <40 W pour les solutions avec RS232
Consommation électrique (nom):
< 6 W
Catégorie de l'installation:
CAT 3
Température de fonctionnement:
-20 °C à +55 °C
Humidité de fonctionnement:
5 à 90 %, sans condensation
Altitude de fonctionnement:
0 - 2000 m
Degré de pollution:
Degré 2
Environnement d'utilisation:
À l'intérieur
Température de stockage:
-40 °C à +85 °C
Témoin vert:
Sous tension
Témoin rouge:
Erreur
Témoin jaune:
CMe3100 : statut Ethernet, CMeX10-13S : communication M-Bus continue
Témoin bleu:
USB active
Bouton-poussoir:
Réinitialisation usine
Configuration:
Interface Web (HTTP), Configuration automatique (URL), Telnet, REST/JSON
Interfaces:
Maître M-Bus intégré, esclave M-Bus
Norme M-Bus:
EN 13757
M-Bus transparent:
TCP et interface esclave bifilaire M-Bus (la limite de logiciel n’est pas applicable au mode M-Bus transparent)
M-Bus virtuel:
TCP/IP et interface d’esclave bifilaire M-Bus
Déchiffrement:
Oui
Débit en bauds du M-Bus, port maître:
300 et 2400 bits/s
Tension nominale, port maître:
28 VCC (CMeX10-11) ou 42 VCC (CMeX10S-13S)
Nombre maximum d’appareils M-Bus (limite de logiciel):
Licences de logiciel pour 8, 32, 64, 128, 256 et 512 compteurs
Nombre maximum de charges d’unité (limite de matériel):
8T/12 mA - 256T/384 mA
Modes de recherche M-Bus:
Primaire, secondaire
Longueur de câble maxi:
1000 m (100 nF/km, maximum 90 ohm)
Débit en bauds du M-Bus, port esclave:
300 et 2400 bits/s
Tension nominale, port esclave:
21-42 V CC
Modes d’adressage:
Primaire, secondaire
Real-time clock backup:
24 h
Précision d’horloge en temps réel:
<2 s/jour
Moteur de script:
Moteur de script intelligent pour génération de contenu actif
Mise à jour de logiciel/firmware:
Interface Web
Rapports de compteur:
MQTT, HTTP, FTP, SMTP (e-mail)
Ajouts:
Modbus, REST, JSON-RPC, DLMS, BACnet
Mode de lecture continu:
Modbus, REST
Vitesse et duplex:
Auto 10/100 MBit semi-duplex/duplex intégral
CEM:
EN 61000-6-2, EN 61000-6-3
Sécurité:
EN 61010-1, CAT 3
1 compteur:
Valeurs de 15 minutes : ~15 ans, valeurs horaires : > 15 ans
32 compteurs:
Valeurs de 15 minutes : ~4 ans, valeurs horaires : > 15 ans
128 compteurs:
Valeurs de 15 minutes : ~1 ans, valeurs horaires : ~4 ans
256 compteurs:
Valeurs de 15 minutes : ~0,5 ans, valeurs horaires : ~2 ans
512 compteurs:
Valeurs de 15 minutes : ~3 mois, valeurs horaires : ~1 an
