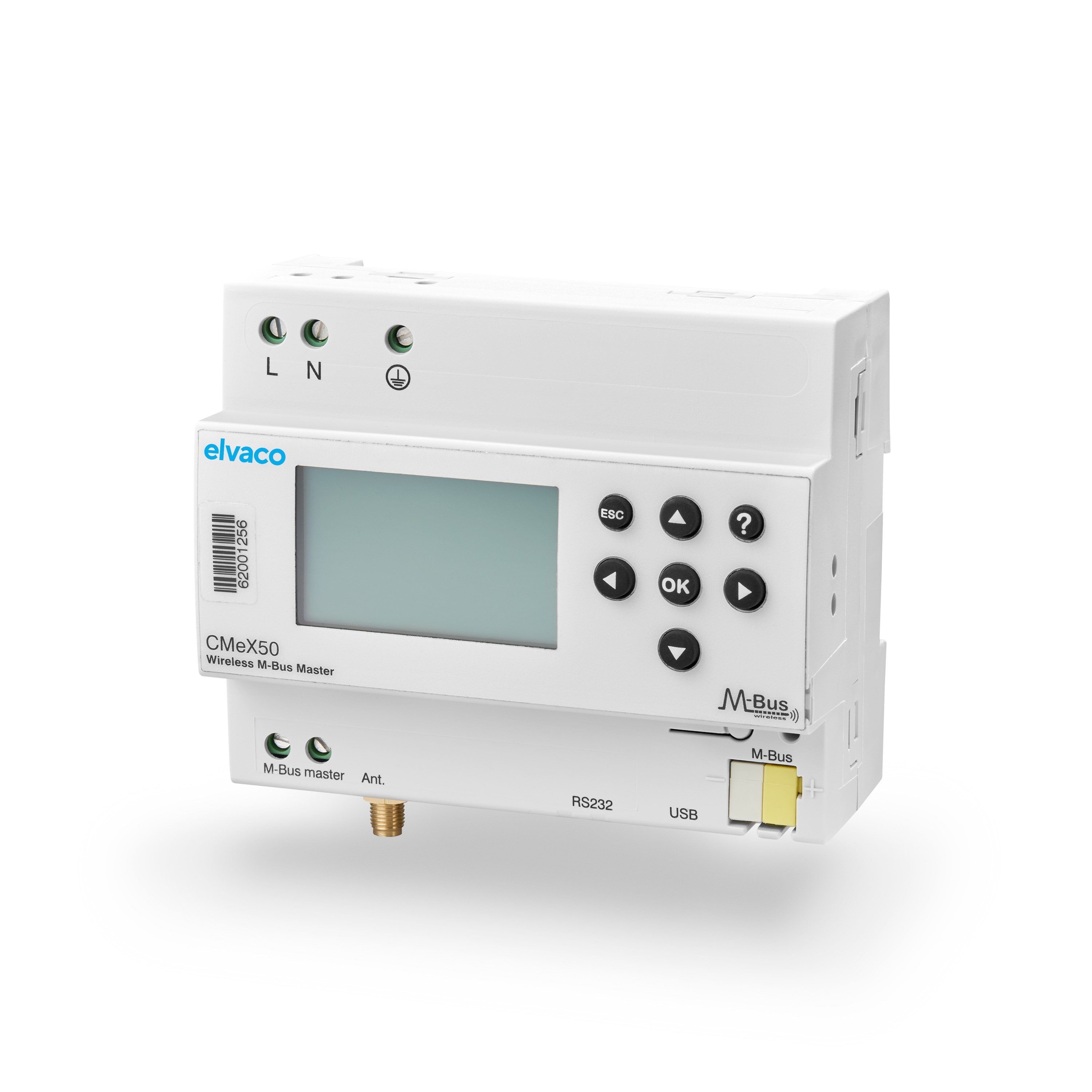

Classe de protection:
IP20
Dimensions (l x h x p):
105 x 90 x 65 mm (6 modules DIN)
Matériel de boîtier:
Polyamide
Weight:
220 g
Montage:
Monté sur rail DIN (DIN 50022) 35 mm
Tension d'alimentation:
Borne à vis. Câble 0,5-2,5 mm², couple de serrage : 0,5 Nm
Port maître M-Bus:
Câble borne à vis 0,5-2,5 mm², couple de serrage 0,5 Nm
Port esclave M-Bus:
Fil rigide borne à broche Ø 0,6-0,8 mm
RS232:
RJ45 8/8
Port esclave USB:
Type mini B
Caractéristiques électriques
Tension nominale:
100-240 VCA (±10 %)
Fréquence:
50 - 60 Hz
Consommation électrique (nom):
< 6 W
Catégorie de l'installation:
CAT 2
Charges d’unité:
1T/1,5 mA
Spécifications environnementales
Température de fonctionnement:
-30 °C à +55 °C (temps de réponse réduit sur LCD à faibles températures)
Humidité de fonctionnement:
5 à 90 %, sans condensation
Altitude de fonctionnement:
0 - 2000 m
Degré de pollution:
Degré 2
Environnement d'utilisation:
Intérieur, peut être étendu avec un boîtier IP67 pour une utilisation extérieure
Température de stockage:
-40 °C à +85 °C
Capteur de température, marge d'erreur
Capteur d'humidité, marge d'erreur
Écran LCD:
Graphique monochrome
Résolution d’écran:
128 x 64 pixels
Clavier:
7 boutons illuminés
Interfaces:
IR, maître M-Bus intégré, récepteur M-Bus sans fil, esclave M-Bus
Norme M-Bus:
EN 13757 et EN 13757-4
Déchiffrement:
Oui
Tension nominale, port maître:
28 V CC
Débit en bauds du M-Bus, port maître:
300 et 2400 bits/s
Modes de recherche M-Bus:
Primaire, secondaire
Longueur de câble maxi:
1000 m (100 nF/km, maximum 90 ohm)
Nombre maximum de charges d’unité (limite de matériel):
32T/48 mA
Récepteurs sans fil M-Bus
Modes:
S1, T1, C1
Nombre maximum d’appareils M-Bus sans fil:
800
Radio frequency band:
868 MHz
Chiffrement, M-Bus sans fil:
AES-128
RF sensitivity:
-105 dBm
Compatible avec OMS:
Oui
Débit en bauds du M-Bus, port esclave:
300 et 2400 bits/s
Tension nominale, port esclave:
21-42 V CC
Modes d’adressage:
Primaire, secondaire
Adresse par défaut:
251
Stockage de données (exemples)
CEM:
EN 61000-6-2, EN 61000-6-3
Sécurité:
EN 61010-1
Connections and Interfaces
Matériel de boîtier:
Polyamide
Classe de protection:
IP20
Dimensions (l x h x p):
105 x 90 x 65 mm (6 modules DIN)
Weight:
220 g
Montage:
Monté sur rail DIN (DIN 50022) 35 mm
Antenne:
SMA femelle
Tension d'alimentation:
Borne à vis. Câble 0,5-2,5 mm², couple de serrage : 0,5 Nm
Port maître M-Bus:
Câble borne à vis 0,5-2,5 mm², couple de serrage 0,5 Nm
Port esclave M-Bus:
Fil rigide borne à broche Ø 0,6-0,8 mm
RS232:
RJ45 8/8
Port esclave USB:
Type mini B
Tension nominale:
100-240 VCA (±10 %)
Fréquence:
50 - 60 Hz
Consommation électrique (nom):
< 6 W
Catégorie de l'installation:
CAT 2
Charges d’unité:
1T/1,5 mA
Température de fonctionnement:
-30 °C à +55 °C (temps de réponse réduit sur LCD à faibles températures)
Humidité de fonctionnement:
5 à 90 %, sans condensation
Altitude de fonctionnement:
0 - 2000 m
Degré de pollution:
Degré 2
Environnement d'utilisation:
Intérieur, peut être étendu avec un boîtier IP67 pour une utilisation extérieure
Température de stockage:
-40 °C à +85 °C
Écran LCD:
Graphique monochrome
Résolution d’écran:
128 x 64 pixels
Clavier:
7 boutons illuminés
Interfaces:
IR, maître M-Bus intégré, récepteur M-Bus sans fil, esclave M-Bus
Norme M-Bus:
EN 13757 et EN 13757-4
Déchiffrement:
Oui
Débit en bauds du M-Bus, port maître:
300 et 2400 bits/s
Tension nominale, port maître:
28 V CC
Nombre maximum de charges d’unité (limite de matériel):
32T/48 mA
Modes de recherche M-Bus:
Primaire, secondaire
Longueur de câble maxi:
1000 m (100 nF/km, maximum 90 ohm)
Modes:
S1, T1, C1
Nombre maximum d’appareils M-Bus sans fil:
800
Radio frequency band:
868 MHz
Chiffrement, M-Bus sans fil:
AES-128
RF sensitivity:
-105 dBm
Compatible avec OMS:
Oui
Débit en bauds du M-Bus, port esclave:
300 et 2400 bits/s
Tension nominale, port esclave:
21-42 V CC
Modes d’adressage:
Primaire, secondaire
Adresse par défaut:
251
CEM:
EN 61000-6-2, EN 61000-6-3
Sécurité:
EN 61010-1
