CMeX10S

1050059

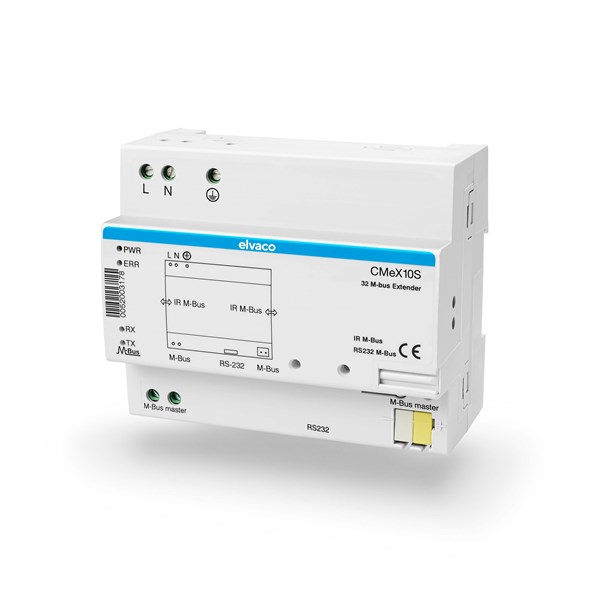

CMeX10S M-Bus Master für 32 Zähler

Das CMeX10S ist ein M-Bus-Master, der durch die Bereitstellung zusätzlicher Treiberstärke die Anzahl der Zähler erweitert, die ein Gateway der CMe-Serie verwenden kann. Das Produkt ist mit einer einzigartigen IR-Durchgangsfunktion ausgestattet, die es bis zu vier Geräten der CMe/CMeX-Serie ermöglicht, über IR zu kommunizieren, indem sie nebeneinander gestapelt werden. Das CMeX10S unterstützt auch die Integration mit bestehenden M-Bus-Systemen über RS232. Kabel ist nicht enthalten.

Die vollständige Produktdokumentation finden Sie hier:
Produktdokumentation für CMeX10S

Mechanik

Abmessungen (B × H × T):
105 x 90 x 65 mm (6 DIN-Module)
Gehäusematerial:
Polyamid
Schutzart:
IP20
Weight:
220 g
Montage:
Montiert auf DIN-Schiene (DIN 50022) 35 mm

Elektrische Anschlüsse

Versorgungsspannung:
Schraubklemme. Kabel 0,75-2,5 mm², Anzugsdrehmoment 0,5 Nm
M-Bus-Master-Port:
Stiftklemme Massivleiter Ø 0,6-0,8 mm und Schraubklemme 0,25-2,5 mm²
RS232:
RJ45 8/8

Elektrische Eigenschaften

Nennspannung:
100-240 VAC (±10%)
Frequenz:
50/60 Hz
Stromverbrauch (max.):
<25 W
Stromverbrauch (nom.):
<1 W
Installationskategorie:
CAT 3

Umweltspezifikationen

Betriebstemperatur:
-30 °C bis +55 °C
Betriebsfeuchte:
5 % bis 90 %, nicht kondensierend
Betriebshöhe:
0-2000 m
Verschmutzungsgrad:
Grad 2
Nutzungsumgebung:
Innenbereich
Lagertemperatur:
-40 °C bis +85 °C

Temperatursensor, Fehlerquote

Feuchtigkeitssensor, Fehlerquote

Benutzeroberfläche

Grüne LED:
Eingeschaltet
Rote LED:
Fehler
Gelbe LED 1:
M-Bus-Datenübertragung vom Gerät
Gelbe LED 2:
M-Bus-Datenübertragung zum Gerät

M-Bus

Schnittstellen:
IR, integrierter M-Bus-Master
M-Bus-Standard:
EN 13757

Wireless M-Bus

Integrierter M-Bus Master

Nennspannung, Master-Port:
42 VDC
M-Bus-Baudrate, Master-Port:
300 und 2400 Bit/s
M-Bus-Suchmodi:
Primär, sekundär
Maximale Kabellänge:
5000 m (100 nF/km, max. 90 Ω)
IR-Durchgang:
Ja, mit maximal vier nebeneinander gestapelten Geräten
Maximale Anzahl von Ladeeinheiten (Hardwarebeschränkung):
32T/48 mA

Drahtlose M-Bus-Empfänger

M-Bus-Slave-Schnittstelle

Allgemeines

Datenspeicherung (Beispiele)

Mobilfunknetz

Festnetz (Ethernet)

Integration

Kompatibilität:
Alle M-Bus-Zähler, ABB-Zähler mit IR-Schnittstelle, Serie CMe/CMeX

Zulassungen

EMV:
EN 61000-6-2, EN 61000-6-3, FCC 47 CFR
Sicherheit:
EN 62368-1 2018, UL 62368-1:2014 Ed.2], CSA C22.2#62368-1:2014 Ed.2]
