CMi2110

CMi2110 - Internes Kommunikationsmodul für Landis+Gyr UH50 (End of life)

Dieses Produkt hat das Ende seines Lebenszyklus erreicht und ist nicht mehr bestellbar. Ersatzprodukte sind unten aufgeführt. Bei Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter oder an sales@elvaco.com.

Ersatzprodukte:
CMi6110 - NB-IoT Modul für Landis Gyr UH50/UC50
CMi4110 - LoRaWAN Modul für Landis Gyr UH50/UC50

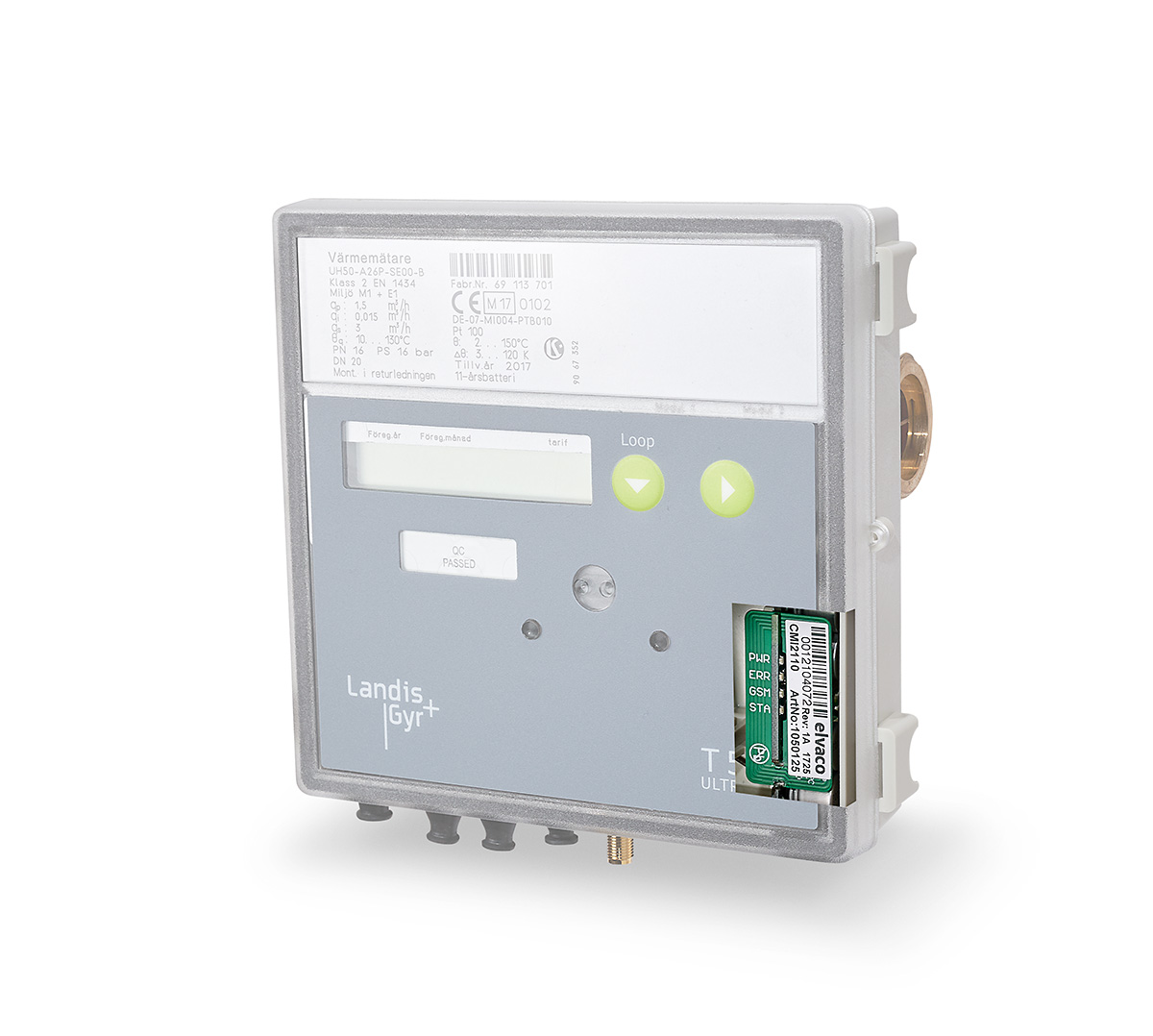

Das CMi2110 ist ein leistungsstarkes und vielseitiges Messgeräte-Funkmodul, das in einem Landis Gyr-Wärmezähler UH50 montiert wird und als Gateway für das mobile Netzwerk fungiert. Das Modul wird einfach über Textnachrichten installiert und ist danach bereit, den Zähler auszulesen und kundenspezifische Zählerdatenberichte nach einem ausgewählten Zeitplan und Integrationsprotokoll über das Mobilfunknetz an ein Empfangssystem zu liefern.

  • Total: 1

CMi2110 (gen.3) Integriertes Kommunikatonsmodul für L+G UH50 (8T/128 Zähler) (End of life)

  • Total: 1

Mechanik

Abmessungen (B × H × T):
85 x 38 x 25 mm
Schutzart:
IP54
Weight:
30 g
Montage:
In Landis+Gyr UH50/UC50

Elektrische Anschlüsse

Versorgungsspannung:
WZU-AC 110/230-50 oder WZU-ACDC24-50
M-Bus-Master-Port:
Push-Pull-Steckverbindung, Kabelquerschnitt 0,2-0,75 mm²
USB-Slave-Port:
Typ Micro B
Netzwerk:
Mobil (Funk)

Elektrische Eigenschaften

Nennspannung, Netzteil WZU-AC 110/230-50:
110-240 VAC (±10%)
Nennspannung, Netzteil WZU-ACDC24-50:
12-48 VDC
Frequenz:
50/60 Hz
Stromverbrauch (max.):
<6 W
Stromverbrauch (nom.):
<1 W
Installationskategorie:
CAT 2

Umweltspezifikationen

Betriebstemperatur:
-20 °C bis +55 °C
Betriebsfeuchte:
5 % bis 90 %, nicht kondensierend
Betriebshöhe:
0-2000 m
Verschmutzungsgrad:
Grad 2
Nutzungsumgebung:
Innenbereich
Lagertemperatur:
-40 °C bis +85 °C

Temperatursensor, Fehlerquote

Feuchtigkeitssensor, Fehlerquote

Benutzeroberfläche

Grüne LED:
Eingeschaltet
Rote LED:
Fehler
Gelbe LED:
GSM-Status
Blaue LED:
USB aktiv
Drucktaste:
Werksrückstellung
Konfiguration:
SMS, HTTP, GSM CSD, Telnet

M-Bus

Schnittstellen:
Integrierter M-Bus-Master
M-Bus-Standard:
EN 13757
Transparenter M-Bus:
GSM und TCP/IP (die Softwarebeschränkung gilt nicht im transparenten M-Bus-Modus)
Entschlüsselung:
Nein

Wireless M-Bus

Integrierter M-Bus Master

M-Bus-Baudrate, Master-Port:
2400 und 9600 Bit/s
Maximal Anzahl von M-Bus-Geräten (Softwarebeschränkung):
128
M-Bus-Suchmodi:
Primär, sekundär
Maximale Kabellänge:
1000 m (100 nF/km, max. 90 Ω)
Maximale Anzahl von Ladeeinheiten (Hardwarebeschränkung):
8T/12 mA (kann mit der Serie CMeX10-13S erweitert werden)

Drahtlose M-Bus-Empfänger

M-Bus-Slave-Schnittstelle

Allgemeines

Real-time clock backup:
12 h
Echtzeituhrgenauigkeit:
<2 s/Tag
Skript-Engine:
Intelligente Skript-Engine für aktive Inhaltsgenerierung
Software/Firmware-Update:
GSM/GPRS/HTTP
Messberichte:
HTTP, FTP, SMTP (E-Mail)

Datenspeicherung (Beispiele)

1 Zähler:
500 Tage
8 Zähler:
63 Tage
32 Zähler:
16 Tage
64 Zähler:
8 Tage
128 Zähler:
4 Tage

Mobilfunknetz

GPRS-Klasse:
Bis zu 12
Band:
850/900/1800/1900 MHz

Festnetz (Ethernet)

Integration

Zählerimplementierung:
Landis+Gyr UH50/UC50

Zulassungen

EMV:
EN 61000-6-2, EN 61000-6-3
Sicherheit:
EN 61010-1, CAT 2
