CMeX40

1050002

Tillbehör

Detta segment består av tillbehör, exempelvis antenner, kapslingar och M-Bus tillbehör, som används för att anpassa eller förstärka produkter.

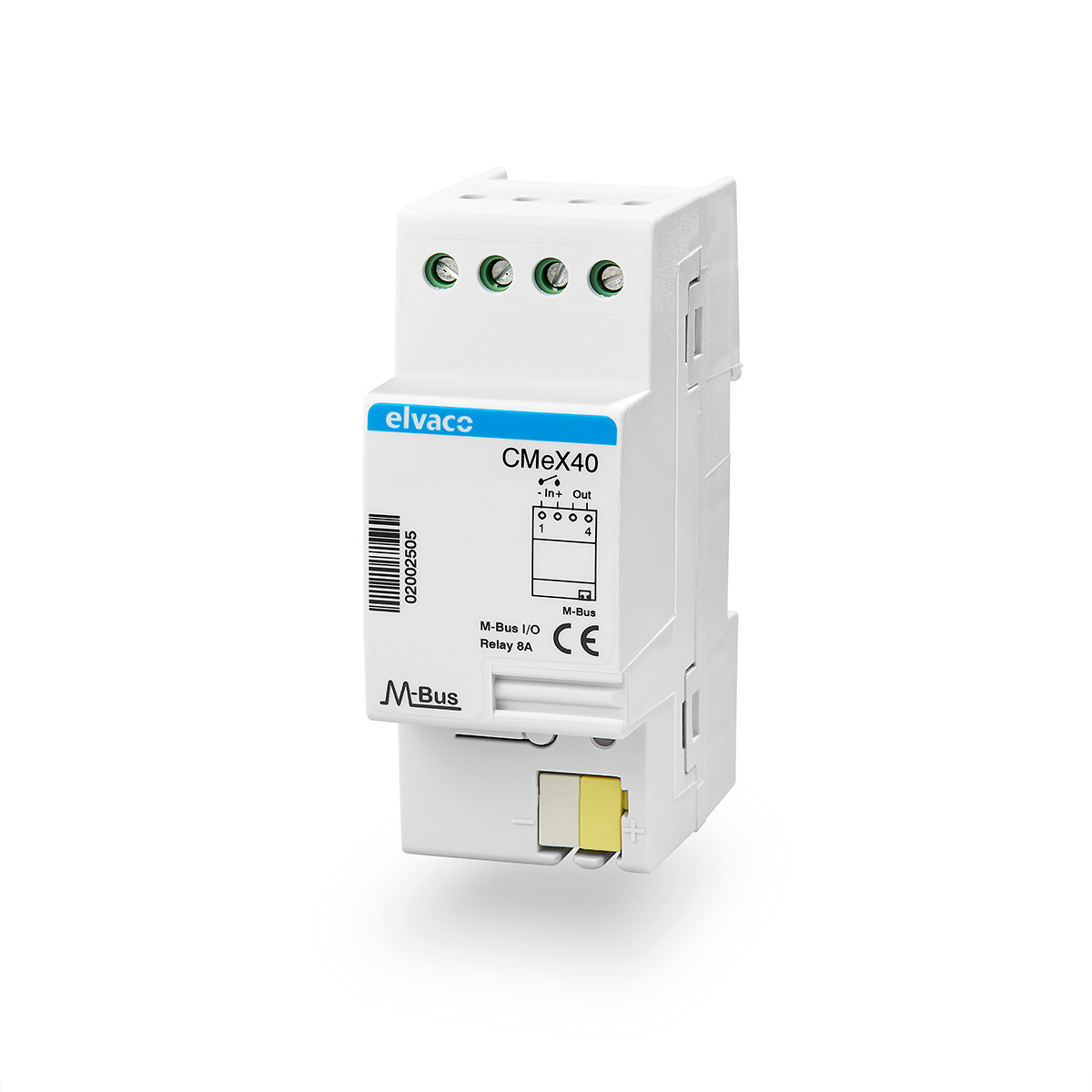

CMeX40 är en I/O-modul som läser en insignal och kontrollerar en utsignal och kan på så sätt användas som ett relä.

Teknisk specifikation

Mekanik

Material:: Polyamid
Mått (b x h x d):: 35 x 90 x 65 mm (2 DIN-moduler)
Skyddsklass:: IP20
Vikt:: 80 g
Montering:: Monteras på DIN-skena (DIN 50022) 35 mm

Elektriska anslutningar

Matningsspänning:: Skruvplint kabelarea 0-2,5 mm², 0,5 Nm åtdragningsmoment
M-Bus slavport:: Snabbanslutning enkardelig ledare 0,6-0,8 Ø mm

Elektriska egenskaper

Nominell spänning:: 24-48 VDC
Installationskategori:: CAT 2
Utgående ström (max):: 8 A
Utgående spänning (max):: 240 VAC
Ingående resistans (max):: 1 kΩ
Minimal detekteringstid för pulsingång:: 20 ms

Miljöspecifikationer

Drifttemperatur:: -30 °C till +55 °C
Luftfuktighet:: 5 % till 90 %, icke-kondenserande
Höjd över havet, drift:: 0-2000 m
Smutskategori:: Grad 2
Användningsmiljö:: Inomhus
Förvaringstemperatur:: -40 °C till +85 °C

Temperatursensor, felmarginal

Luftfuktighetssensor, felmarginal

Användargränssnitt

Grön LED:: Drift
Röd LED:: Felindikering

M-Bus

Gränssnitt:: M-Bus slav
M-Bus standard:: EN 13757

Trådlös M-Bus

Integrerad M-Bus Master

Trådlös M-Bus mottagare

M-Bus slavgränssnitt

M-Bus baud rate, slavport:: 300 och 2400 bit/s
Nominell spänning, slavport:: 21-42 VDC

Allmänt

Lagring av mätdata (exempel)

Mobilt nätverk

Fast nätverk (Ethernet)

Integration

Godkännanden

EMC:: EN 61000-6-2, EN 61000-6-3

Connections and Interfaces

Sändningar

Material:: Polyamid
Skyddsklass:: IP20
Mått (b x h x d):: 35 x 90 x 65 mm (2 DIN-moduler)
Vikt:: 80 g
Montering:: Monteras på DIN-skena (DIN 50022) 35 mm
Matningsspänning:: Skruvplint kabelarea 0-2,5 mm², 0,5 Nm åtdragningsmoment
M-Bus slavport:: Snabbanslutning enkardelig ledare 0,6-0,8 Ø mm
Nominell spänning:: 24-48 VDC
Installationskategori:: CAT 2
Utgående ström (max):: 8 A
Utgående spänning (max):: 240 VAC
Ingående resistans (max):: 1 kΩ
Minimal detekteringstid för pulsingång:: 20 ms
Drifttemperatur:: -30 °C till +55 °C
Luftfuktighet:: 5 % till 90 %, icke-kondenserande
Höjd över havet, drift:: 0-2000 m
Smutskategori:: Grad 2
Användningsmiljö:: Inomhus
Förvaringstemperatur:: -40 °C till +85 °C
Grön LED:: Drift
Röd LED:: Felindikering
Gränssnitt:: M-Bus slav
M-Bus standard:: EN 13757
M-Bus baud rate, slavport:: 300 och 2400 bit/s
Nominell spänning, slavport:: 21-42 VDC
EMC:: EN 61000-6-2, EN 61000-6-3
