CMi2130

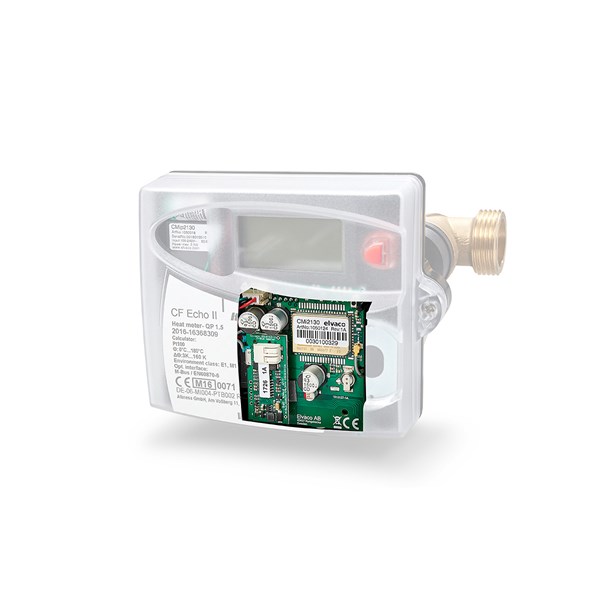

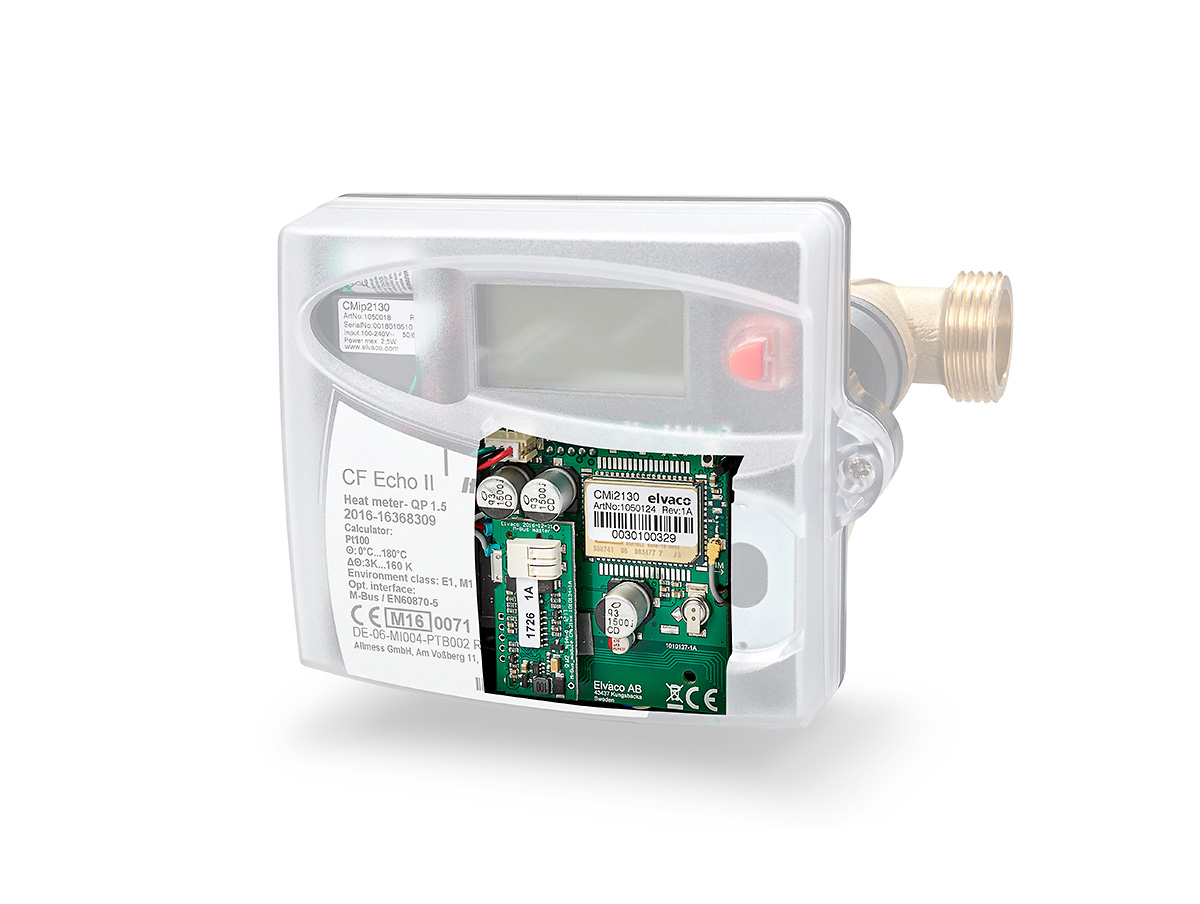

CMi2130 - Integrerad MCM för Itron CF ECHO II

CMi2130 är en kraftfull och mångsidig mätarkommunikationsmodul som monteras i en Itron CF ECHO II värmemätare för att skapa en Gateway för det mobila nätverket. Modulen installeras snabbt och smidigt genom SMS och är därefter redo att läsa mätaren och leverera anpassade mätdatarapporter till ett mottagande system enligt ett valt tidsschema och integrationsprotokoll via det mobila nätverket.
  • Totalt: 3

CMi2130 (gen.3) Retrofit Kit (8T/128 mätare), 230V, Magnetfotsantenn

CMi2130 (gen.3) Integrerad MCM för Itron CF ECHO II (8T/128 mätare)

CMi2130 (gen.3) Retrofit Kit (0T/0), 230V, Magnetfotsantenn (End of life)

  • Totalt: 3

Mekanik

Mått (b x h x d):
56 x 65 x 21 mm
Skyddsklass:
IP64
Montering:
Itron CF 51/55/ECHO II modulplats

Elektriska anslutningar

Matningsspänning:
Internt spänningsaggregat
M-Bus masterport:
Tryckkontakt, kabelarea 0,2-0,75 mm²
USB slavport:
Typ micro B
Nätverk:
Mobilt (Radio)

Elektriska egenskaper

Nominell spänning:
100-240 VAC (±10%)
Frekvens:
50/60 Hz
Effektförbrukning (max):
<6 W
Effektförbrukning (nom):
<1 W
Installationskategori:
CAT 2

Miljöspecifikationer

Drifttemperatur:
-20 °C till +55 °C
Luftfuktighet:
5 % till 90 %, icke-kondenserande
Höjd över havet, drift:
0-2000 m
Smutskategori:
Grad 2
Användningsmiljö:
Inomhus
Förvaringstemperatur:
-40 °C till +85 °C

Temperatursensor, felmarginal

Luftfuktighetssensor, felmarginal

Användargränssnitt

Grön LED:
Drift
Röd LED:
Felindikering
Gul LED:
GSM-status
Blå LED:
USB aktiv
Tryckknapp:
Fabriksåterställning
Konfiguration:
SMS, HTTP, GSM CSD, Telnet

M-Bus

Gränssnitt:
Integrerad M-Bus Master
M-Bus standard:
EN 13757
Transparent M-Bus:
GSM och TCP/IP (mjukvarubegränsning gäller inte för Transparent M-Bus)
Dekryptering:
Nej

Trådlös M-Bus

Integrerad M-Bus Master

M-bus baud rate, masterport:
2400 och 9600 bit/s
Maximalt antal M-Bus enheter (mjukvarubegränsning):
128
M-Bus avsökningslägen:
Primär, sekundär
Maximal kabellängd:
1000 m (100 nF/km, maximalt 90 ohm)

Trådlös M-Bus mottagare

M-Bus slavgränssnitt

Allmänt

Scriptmotor:
Intelligent scriptmotor för generering av mätrapporter
Uppdatering mjukvara:
GSM/GPRS/HTTP
Mätrapporter:
HTTP, FTP, SMTP (e-post)

Lagring av mätdata (exempel)

1 mätare:
500 dagar
8 mätare:
63 dagar
32 mätare:
16 dagar
64 mätare:
8 dagar
128 mätare:
4 dagar

Mobilt nätverk

GPRS-klass:
Upp till 12
Band:
850/900/1800/1900 MHz

Fast nätverk (Ethernet)

Integration

Godkännanden

EMC:
EN 61000-6-2, EN 61000-6-3
Säkerhet:
EN 61010-1, CAT 2

Connections and Interfaces

Sändningar

För nedladdningar, vänligen besök vår supportsite på: https://support.elvaco.com

På vår supportsite kan du hitta allt du behöver för att uppdatera, injustera och felsöka dina installationer, exempelvis:

  • Senaste mjukvaruversioner
  • FAQs
  • Guider
  • Detaljerad teknisk information
  • Supportforum
