CMeX30

1050014

Tillbehör

Detta segment består av tillbehör, exempelvis antenner, kapslingar och M-Bus tillbehör, som används för att anpassa eller förstärka produkter.

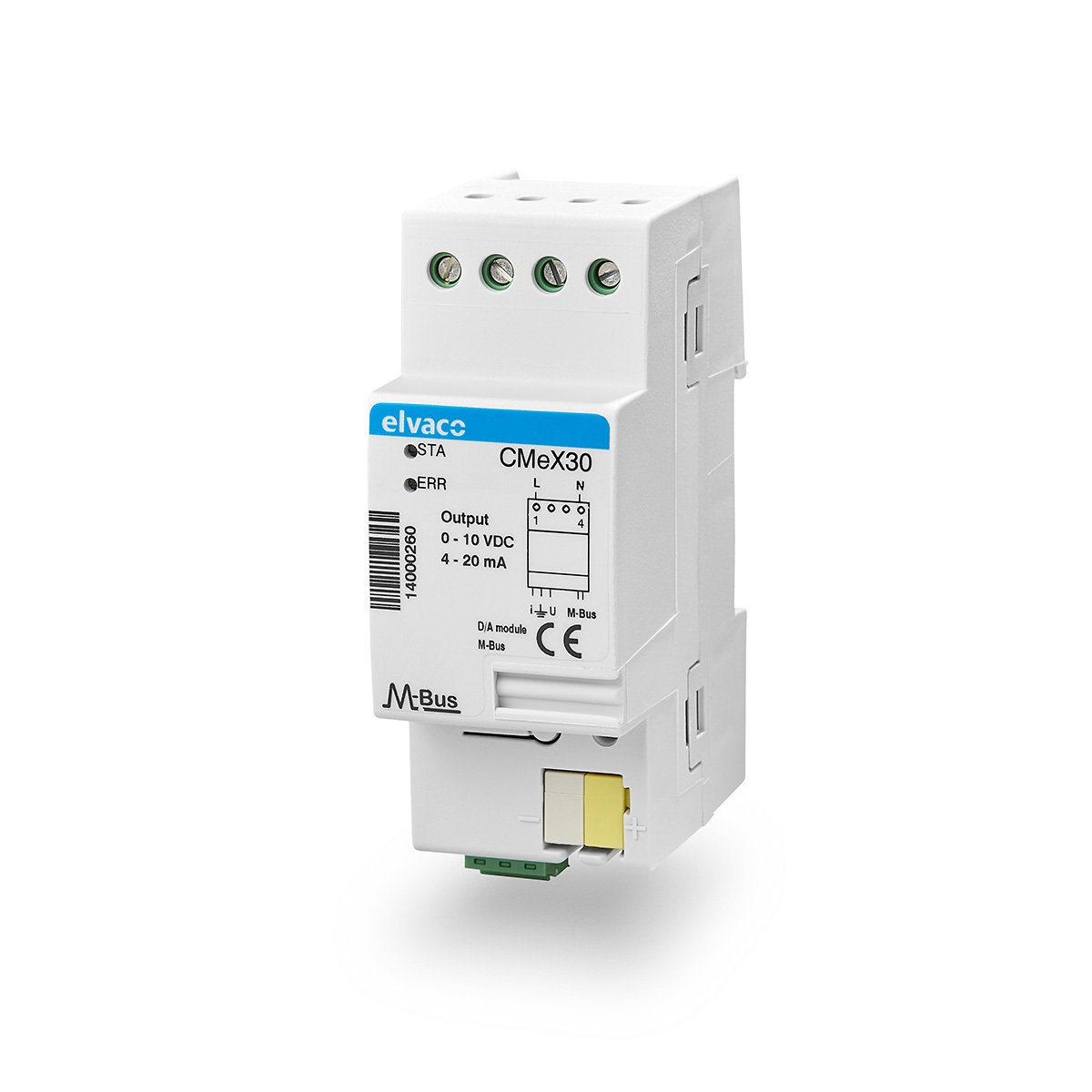

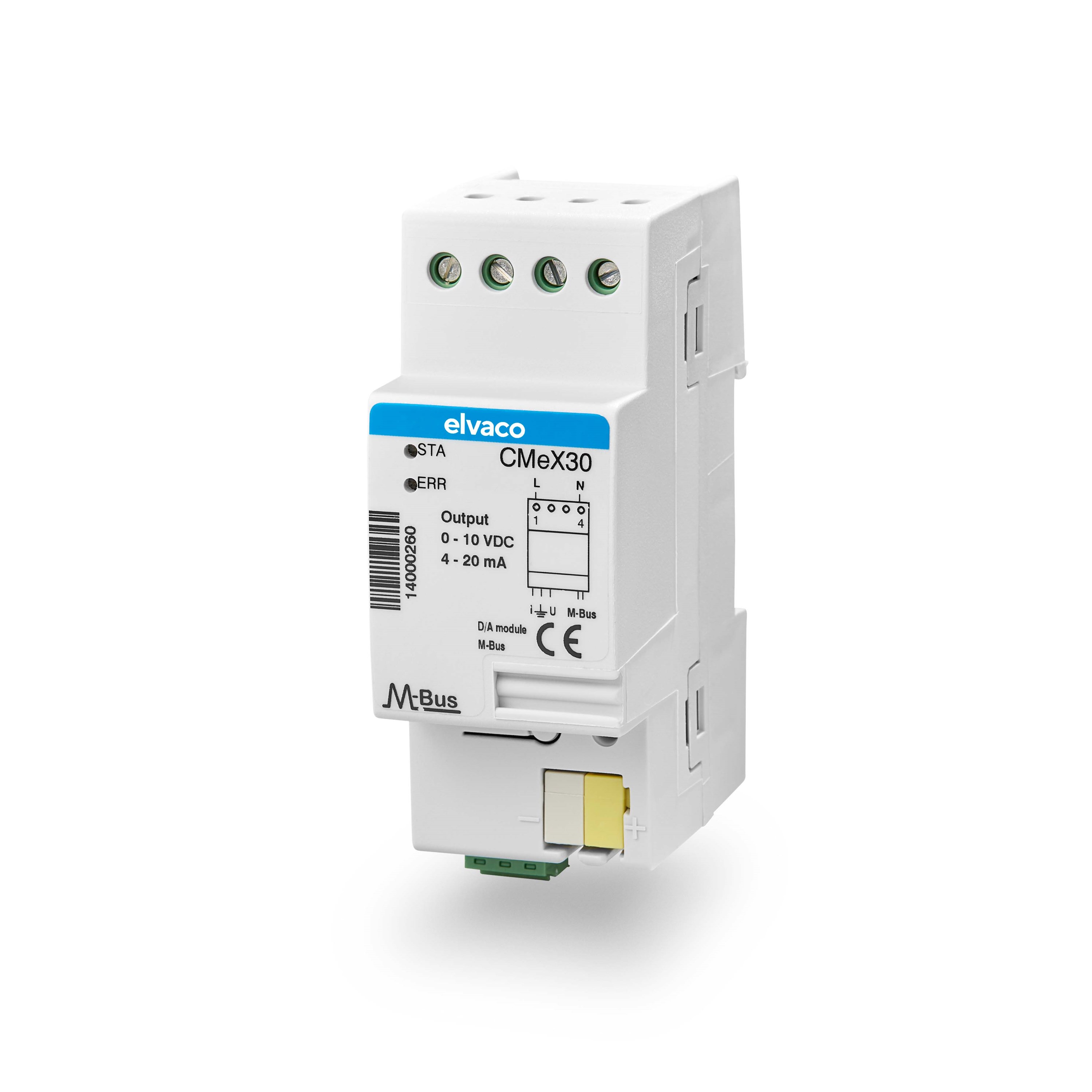

CMeX30 - M-Bus D/A-konverterare

CMeX30 är en D/A-omvandlare som inte behöver någon konfigurering och är redo att börja användas direkt vid leverans. Den är utrustad med IR-gränssnitt, vilket möjliggör kommunikation med produkter ur Elvacos CMe/CMeX-serie utan någon kabeldragning.

Mekanik

Material:
Polykarbonat
Mått (b x h x d):
35 x 85 x 65 (2 DIN-moduler)
Skyddsklass:
IP20
Vikt:
100 g
Montering:
Monteras på DIN-skena (DIN 50022) 35 mm

Elektriska anslutningar

Matningsspänning:
Flexibel terminal 1-6 mm²
M-Bus slavport:
Snabbanslutning enkardelig ledare 0,6-0,8 Ø mm
Analog utgång:
EIB standard solid ledaranslutning 0,5-1,0 mm²

Elektriska egenskaper

Nominell spänning:
230 VAC (+20% / -15%)
Frekvens:
50 Hz (+/-5%)
Effektförbrukning (max):
<2,5 W
Effektförbrukning (nom):
<1 W
Isolering:
>4800 V

Miljöspecifikationer

Drifttemperatur:
-30 °C till +70 °C
Luftfuktighet:
5 % till 90 %, icke-kondenserande
Smutskategori:
Grad 2
Användningsmiljö:
Inomhus
Förvaringstemperatur:
-40 °C till +85 °C

Temperatursensor, felmarginal

Luftfuktighetssensor, felmarginal

Användargränssnitt

Grön LED:
Drift
Röd LED:
Felindikering

M-Bus

Gränssnitt:
IR, M-Bus slav
M-Bus standard:
EN 13757

Trådlös M-Bus

Integrerad M-Bus Master

Trådlös M-Bus mottagare

M-Bus slavgränssnitt

M-Bus baud rate, slavport:
300 och 2400 bit/s
Nominell spänning, slavport:
21-42 VDC

Allmänt

Lagring av mätdata (exempel)

Mobilt nätverk

Fast nätverk (Ethernet)

Integration

Godkännanden

EMC:
EN 61000-6-2, EN 61000-6-3
