CMc LTE Box

CMc LTE Box - Nyckelfärdig lösning för mobilnät

CMc LTE Box är en lösning för fjärravläsning av mätare via mobilnätet. Med en Bus Metering Gateway CMe2100 LTE och en M-Bus-Master från CMeX10-13S-serien kan den läsa av upp till 256 M-Bus-mätare.

Kommunikationen sker med stöd för LTE (4G) och en automatisk fallback-funktion. CMc LTE-boxen levereras i en skyddande kapsling med förmonterade produkter och fördragna kablar. Allt för att underlätta installationen.

CMc LTE Box - Elvaco box-build för mobilt nätverk

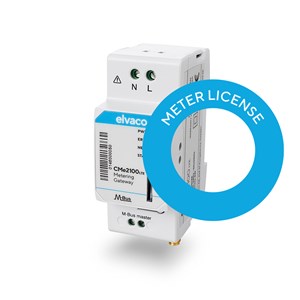

Elvacos CMc LTE Box består av vår M-Bus Metering Gateway CMe2100 LTE G2, en extern magnetfotsantenn och en M-Bus Master ur CMeX10-13S-serien (endast för 32-256 mätare), monterade och färdigkopplade i en skyddande kapsling vid leverans. CMe2100 LTE G2 har stöd för installation och konfigurering via Elvaco Play App. För mer information, se CMe2100 LTE G2

Denna nyckelfärdiga lösning används för att läsa upp till 256 M-Bus mätare, sammanställa mätdata i anpassade rapporter och leverera den till ett mottagande system. Detta enligt ett valt tidsschema och integrationsprotokoll via det mobila nätverket med support för LTE-kommunikation och automatisk fallback-funktion (2G/3G/LTE). Vår Trådlösa M-Bus mottagare CMeX50, som möjliggör kommunikation med upp till 256 Trådlösa M-Bus mätare, finns även tillgänglig som ett tillval.

  • Totalt: 10

CMc LTE 1 mätare(16T) M-Bus CM Box 3

CMc LTE 16 mätare(16T) M-Bus CM Box 3

CMc LTE 32 mätare(32T) M-Bus CM Box 5

CMc LTE 32 mätare(32T) M-Bus CM Box 12 (RS232)

CMc LTE 64 mätare(64T) M-Bus CM Box 5

CMc LTE 64 mätare(64T) M-Bus CM Box 12 (RS232)

CMc LTE 128 mätare(128T) M-Bus CM Box 12 (RS232)

CMc LTE 256 mätare(256T) M-Bus CM Box 12 (RS232)

CMc LTE 16 mätare(32T) Förstärkt wM-Bus CM Box 12 (868 Mhz)

CMc LTE 16 mätare(32T) Förstärkt wM-Bus CM Box 12 (434 MHz)

  • Totalt: 10

Mekanik

Material:
Polystyren (box) och polykarbonat (transparent dörr)
Mått (b x h x d):
CM-Box 3: 100 x 150 x 96 mm, CM-Box 5: 125 x 200 x 122 mm, CM-Box 12: 250 x 200 x 122 mm
Skyddsklass:
IP55
Montering:
Väggmonterad

Elektriska anslutningar

Matningsspänning:
Skruvplint kabelarea 0,5-2,5 mm², 0,5 Nm åtdragningsmoment
M-Bus masterport:
Skruvplint kabelarea 0,2-1,5 mm², 0,5 Nm åtdragningsmoment
USB masterport:
Typ A
USB slavport:
Typ micro B
Nätverk:
Mobilt (Radio)

Elektriska egenskaper

Nominell spänning:
100-240 VAC (±10%)
Frekvens:
50/60 Hz
Installationskategori:
CAT 3

Miljöspecifikationer

Drifttemperatur:
-20 °C till +55 °C
Luftfuktighet:
5 % till 90 %, icke-kondenserande
Höjd över havet, drift:
0-2000 m
Smutskategori:
Grad 2
Användningsmiljö:
Inomhus
Förvaringstemperatur:
-40 °C till +85 °C

Temperatursensor, felmarginal

Luftfuktighetssensor, felmarginal

Användargränssnitt

Konfiguration:
SMS, HTTP, Telnet

M-Bus

Gränssnitt:
Integrerad M-Bus Master
M-Bus standard:
EN 13757
Dekryptering:
Nej

Trådlös M-Bus

Integrerad M-Bus Master

Nominell spänning, masterport:
28 VDC (CMeX10-11) eller 42 VDC (CMeX10S-13S)
M-bus baud rate, masterport:
2400 och 9600 bit/s
Maximalt antal M-Bus enheter (mjukvarubegränsning):
256
M-Bus avsökningslägen:
Primär, sekundär
Maximal kabellängd:
1000 m (100 nF/km, maximalt 90 ohm)
Maximalt antal enhetslaster (hårdvarubegränsning):
256T/384 mA

Trådlös M-Bus mottagare

M-Bus slavgränssnitt

Allmänt

Backup realtidsklocka:
12 h
Noggrannhet realtidsklocka:
<2 s/dag
Scriptmotor:
Intelligent scriptmotor för generering av mätrapporter
Uppdatering mjukvara:
HTTP
Mätrapporter:
HTTP, FTP, SMTP (e-post)

Lagring av mätdata (exempel)

Mobilt nätverk

Fast nätverk (Ethernet)

Integration

Godkännanden

EMC:
EN 61000-6-2, EN 61000-6-3, EN 301489-1, EN 301489-7
Säkerhet:
EN 61010-1, CAT 3
