CMe3000

1050015

CMe3000

M-Bus-mätare, som används för att mäta förbrukningen för värme, vatten och el, kräver ett mottagande system, en M-Bus-gateway, som mätarna ständigt kan kommunicera med och utbyta data. M-Bus-gatewayen CMe3000 för fast nätverk är en enkel men effektiv lösning för insamling av data från flera mätare. Tack vare öppna protokoll som följer branschstandarderna och ett praktiskt webbgränssnitt kan M-Bus-gatewayen CMe3000 för fast nätverk också enkelt fjärrkonfigureras och -uppdateras. Det gör att man enkelt och effektivt kan läsa av mätdata och avhjälpa fel. M-Bus-gatewayen CMe3000 är utrustad med ett IR-gränssnitt för fast nätverk och kommunicerar även trådlöst med olika Elvaco-enheter och externa M-Bus-mätare.

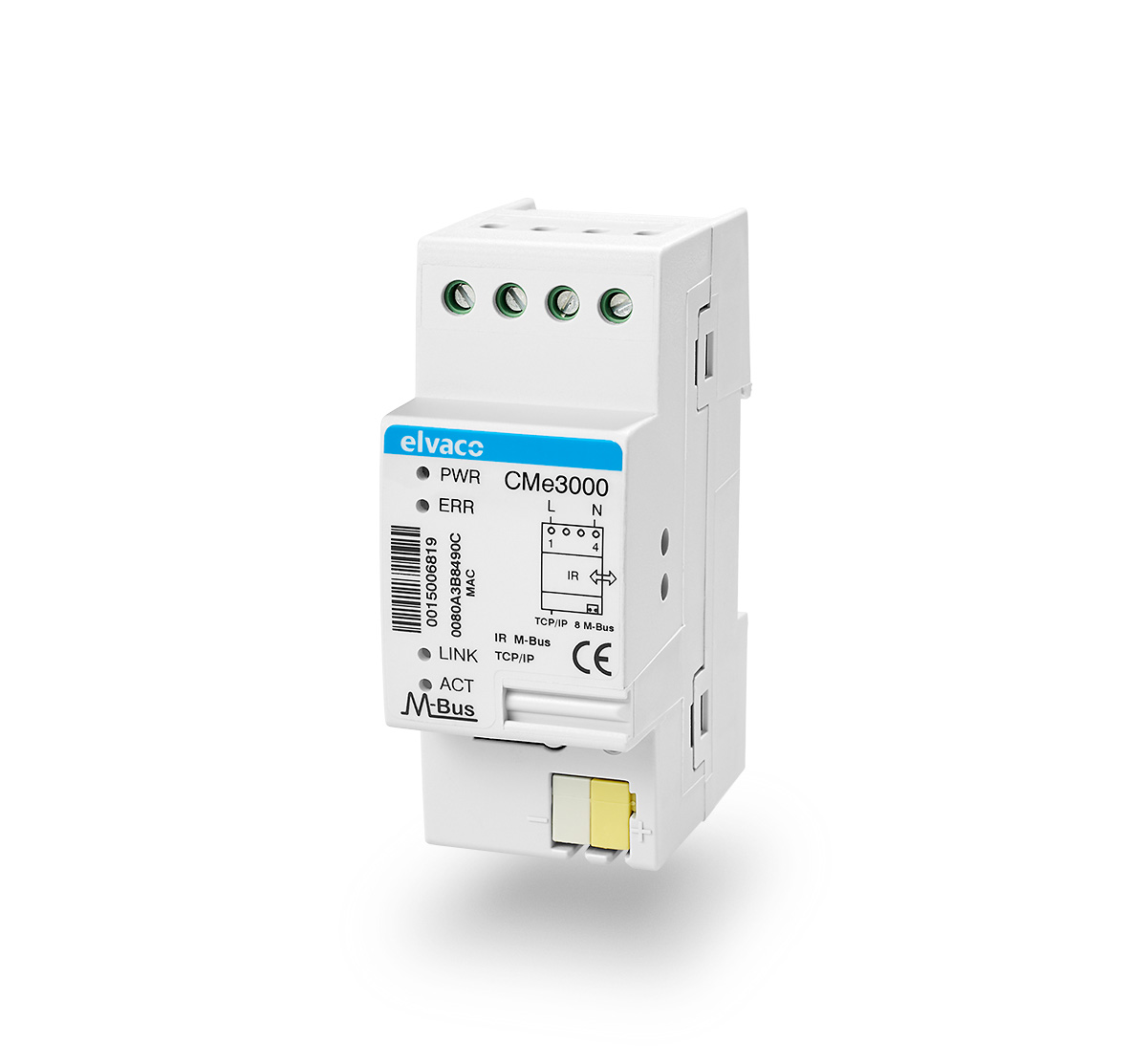

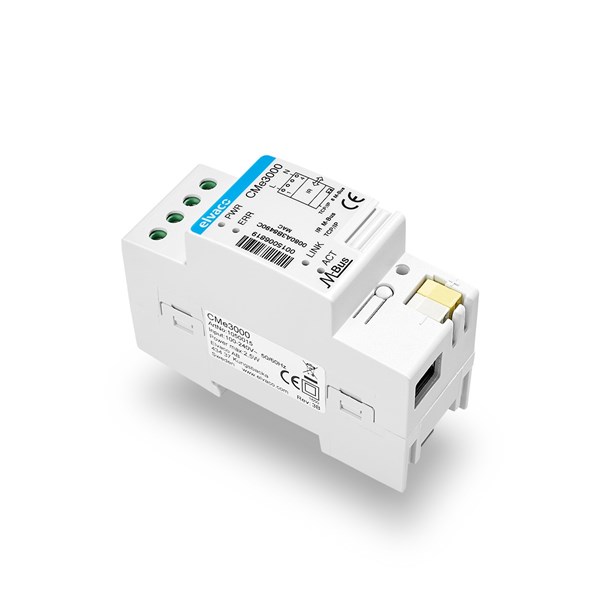

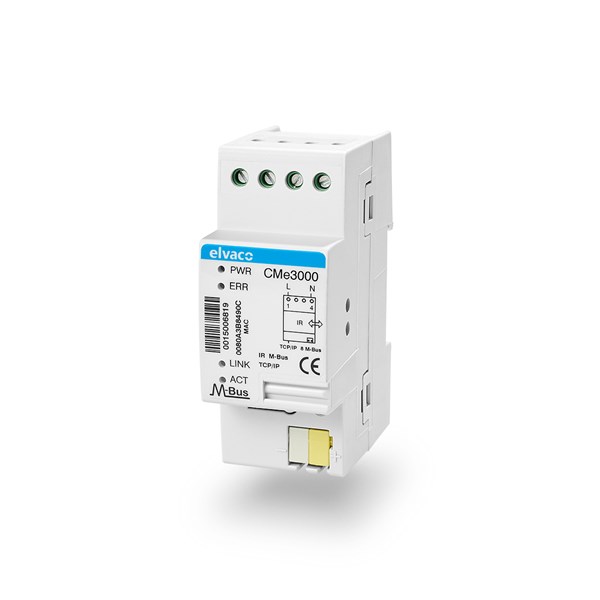

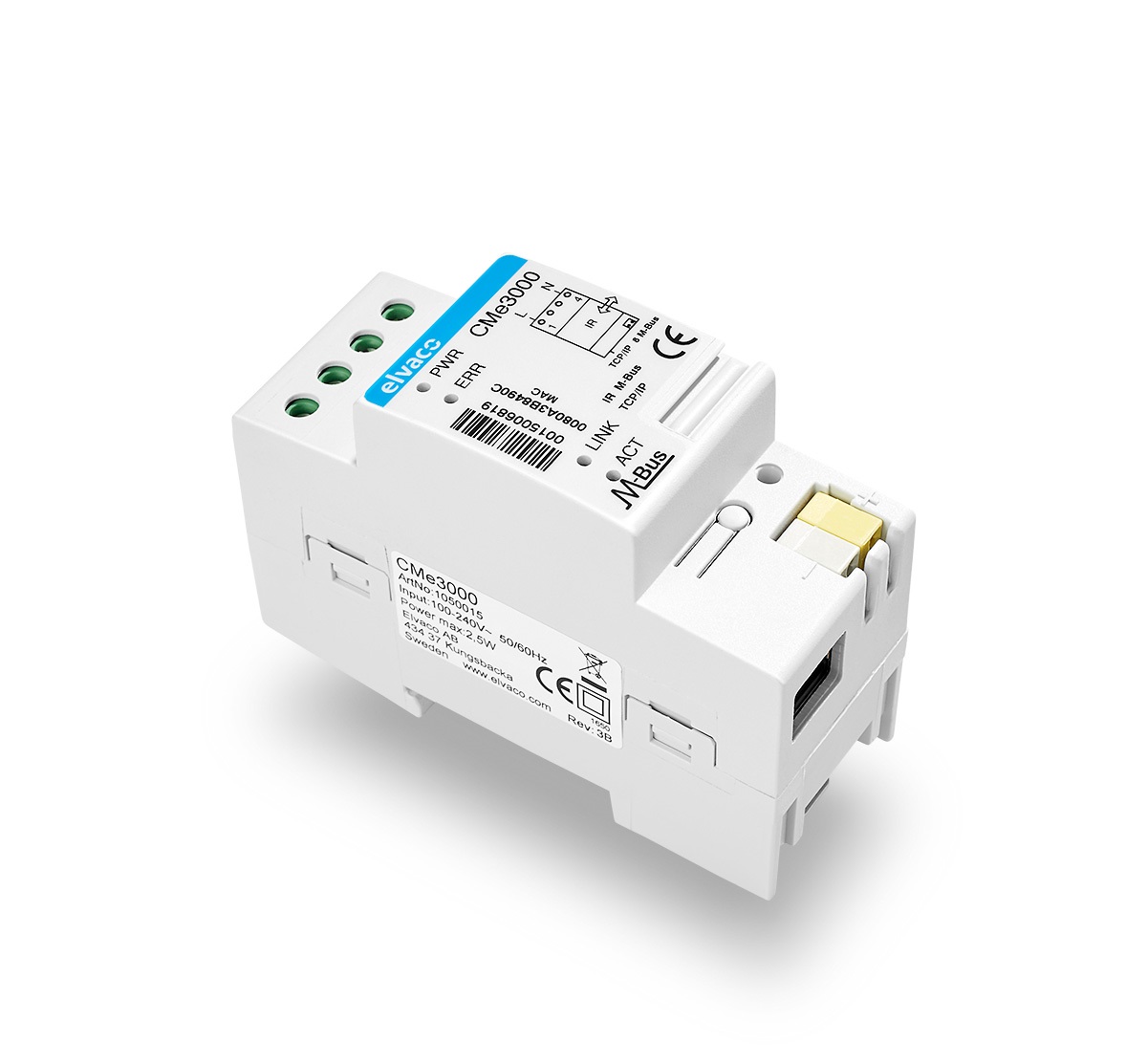

CMe3000 M-Bus Gateway för fast nätverk

CMe3000 är en kostnadseffektiv M-Bus Gateway för fast nätverk som fungerar som en kommunikationstunnel för M-Bus mätare och gör det möjligt för dem att kommunicera med ett mottagande system. Produkten är utrustad med ett IR-gränssnitt, vilket gör att den kan kommunicera med andra enheter från Elvacos CMe/CMeX-serie samt ABB-elmätare utan att kablar behöver användas. Den är även kompatibel med alla mätare som använder sig av M-Bus. Genom sitt integrerade webbgränssnitt kan CMe3000 konfigureras och uppdateras på distans utan att dess installationsplats behöver besökas.

Mekanik

Material:
Polyamid
Mått (b x h x d):
35 x 90 x 65 mm (2 DIN-moduler)
Skyddsklass:
IP20
Vikt:
100 g
Montering:
Monteras på DIN-skena (DIN 50022) 35 mm

Elektriska anslutningar

Matningsspänning:
Skruvplint kabelarea 0,75-2,5 mm², 0,5 Nm åtdragningsmoment
M-Bus masterport:
Snabbanslutning enkardelig ledare 0,6-0,8 Ø mm
Nätverk:
RJ45 (Ethernet)

Elektriska egenskaper

Nominell spänning:
100-240 VAC (±10%)
Frekvens:
50/60 Hz
Effektförbrukning (max):
<2,5 W
Effektförbrukning (nom):
<1 W
Installationskategori:
CAT 3

Miljöspecifikationer

Drifttemperatur:
-20 °C till +55 °C
Luftfuktighet:
5 % till 90 %, icke-kondenserande
Höjd över havet, drift:
0-2000 m
Användningsmiljö:
Inomhus, kan utökas till utomhus med IP67 extern kapsling
Förvaringstemperatur:
-40 °C till +85 °C

Temperatursensor, felmarginal

Luftfuktighetssensor, felmarginal

Användargränssnitt

Grön LED:
Drift
Röd LED:
Felindikering
Gul LED:
Status Ethernet
Tryckknapp:
Fabriksåterställning
Konfiguration:
Webbgränssnitt (HTTP)

M-Bus

Gränssnitt:
IR, integrerad M-Bus Master
M-Bus standard:
EN 13757
Transparent M-Bus:
TCP/IP (mjukvarubegränsningen gäller inte för Transparent M-Bus)
Dekryptering:
Nej

Trådlös M-Bus

Integrerad M-Bus Master

Nominell spänning, masterport:
28 VDC
M-bus baud rate, masterport:
300 och 2400 bit/s
M-Bus avsökningslägen:
Primär, sekundär
Maximal kabellängd:
1000 m (100 nF/km, maximalt 90 ohm)
Maximalt antal enhetslaster (hårdvarubegränsning):

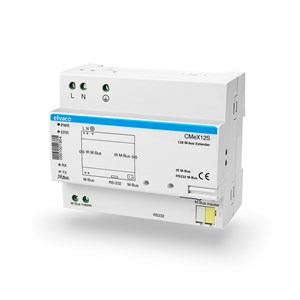

8T/12 mA (kan utökas genom CMeX10-13S Series)

Trådlös M-Bus mottagare

M-Bus slavgränssnitt

Allmänt

Uppdatering mjukvara:
Webbgränssnitt

Lagring av mätdata (exempel)

Mobilt nätverk

Fast nätverk (Ethernet)

Hastighet och duplex:
Auto 10/100 Mbit, halv/full duplex

Integration

Godkännanden

EMC:
EN 61000-6-2, EN 61000-6-3
Säkerhet:
EN 61010-1, CAT 3

Connections and Interfaces

Sändningar

CMe3000 - M-Bus gateway för fasta nätverk är en smart, modern men ändå kostnadseffektiv master som fungerar som ett gränssnitt mellan M-Bus-mätarna och Ethernet TCP/IP-kommunikationsinfrastrukturen. CMe3000 är en transparent gateway mellan trådbundna M-Bus-enheter och systemet som använder TCP/IP-nätverk.

CMe3000 - M-Bus gateway för fasta nätverk, är en högkvalitativ instegsmodell inom M-Bus gateways som tillhandahåller alla funktioner som en modern mätinfrastruktur kräver. En viktig fördel med CMe3000 är dess plug and play-koncept, som innehåller ett intuitivt och lättanvänt webbgränssnitt. Detta webbgränssnitt används för att övervaka, underhålla och konfigurera M-Bus gatewayen på distans och spelar därför en viktig roll i effektiva nätverksövervaknings- och byggnadsautomationssystem. CMe3000 kan dessutom fjärruppdateras via det integrerade webbgränssnittet. Tack vare det kompakta formatet tar M-Bus-gatewayen mycket lite plats och är enkel att installera.

Förutom det praktiska webbgränssnittet har CMe3000 - M-Bus gateway för fasta nätverk, även ett fysiskt användargränssnitt som tydligt visar aktuell status för M-Bus gatewayen. En inbyggd LED lyser i olika färger för att visa när M-Bus-gatewayen är påslagen eller i Ethernet-läge. En röd LED varnar användaren om eventuella fel. CMe3000 - M-Bus-gateway kan konfigureras helt via webbgränssnittet. CMe3000 - M-Bus-gateway för fasta nätverk har också en tryckknapp för fabriksåterställning. Detta är särskilt användbart om upprepade fel uppstår som inte kan lösas genom enbart omkonfiguration. M-Bus teknologin är dock mycket tillförlitlig, vilket innebär att återkommande fel är mycket sällsynta.

Få mer information om CMe3000 - M-Bus gateway för fasta nätverk, genom att kontakta Elvacos kompetenta team. Om du är intresserad av produkten, vänligen skicka en förfrågan med specifikationerna för ditt mätprojekt.
