CMeX10/11

CMeX10/11 är en kraftfull M-Bus-master som är perfekt för utbyggnad av mätsystemets infrastruktur för fjärravläsning av mätare. Det gör att mätaren ökar räckvidden och antalet installerade mätenheter baserade på M-Bus-teknik. CMeX10/11 - M-Bus Master för 32/64 mätare tillför ytterligare drivrutinskapacitet och ökar på så sätt möjligheterna att installera ett smart och effektivt mätsystem. CMeX10/11 - M-Bus Master för 32/64 mätare är kompatibel med Elvacos gateways i CMe-serien. Tack vare den praktiska IR pass-through-funktionen går det att kommunicera med upp till fyra enheter ur CMe/CMeX-serien.

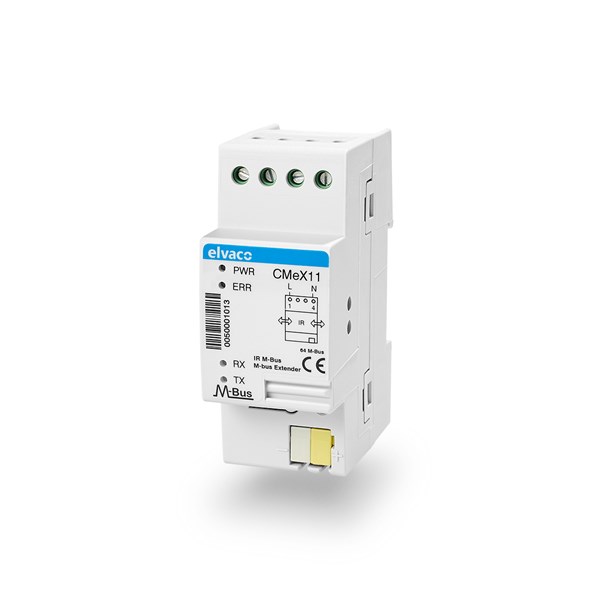

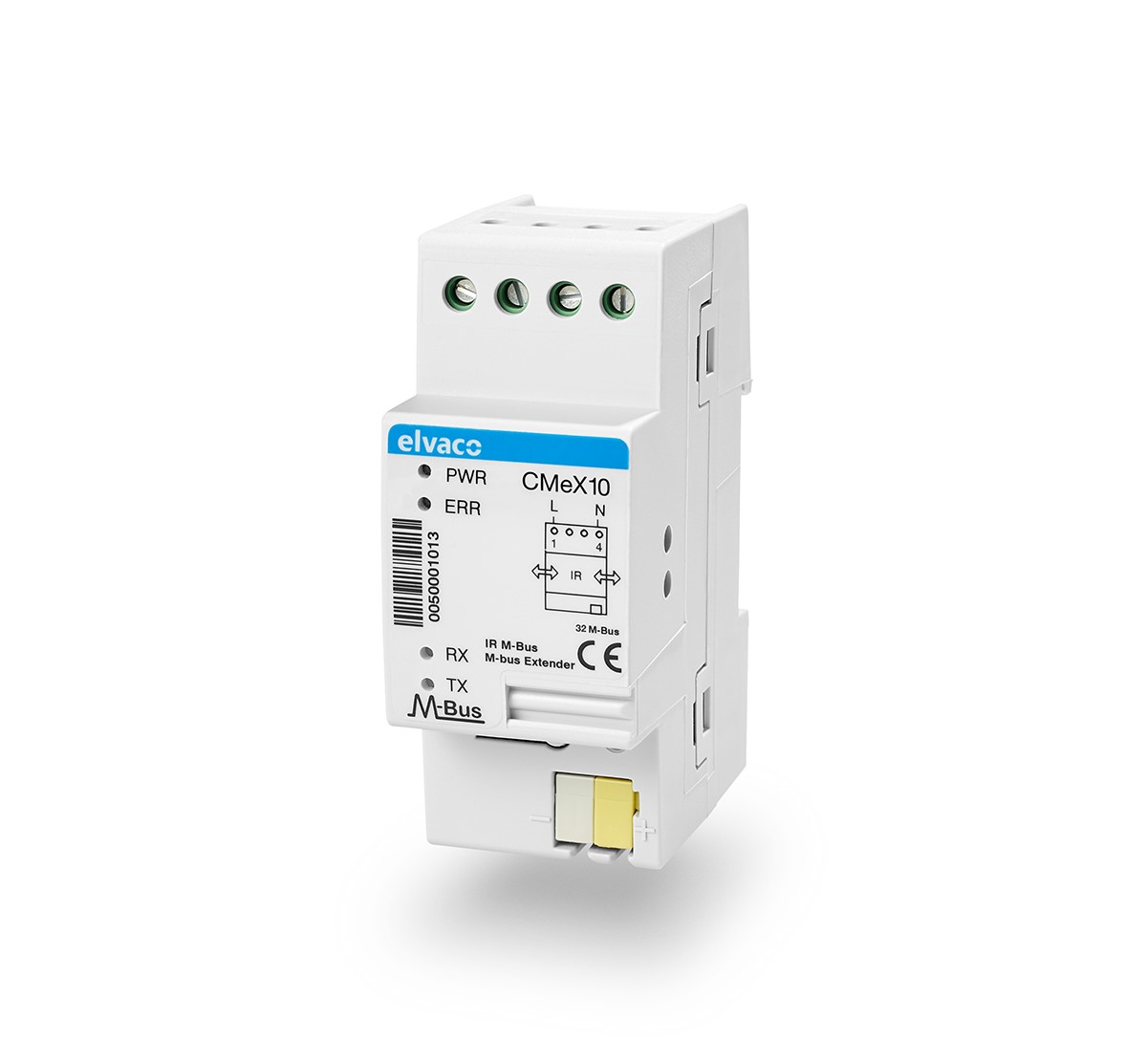

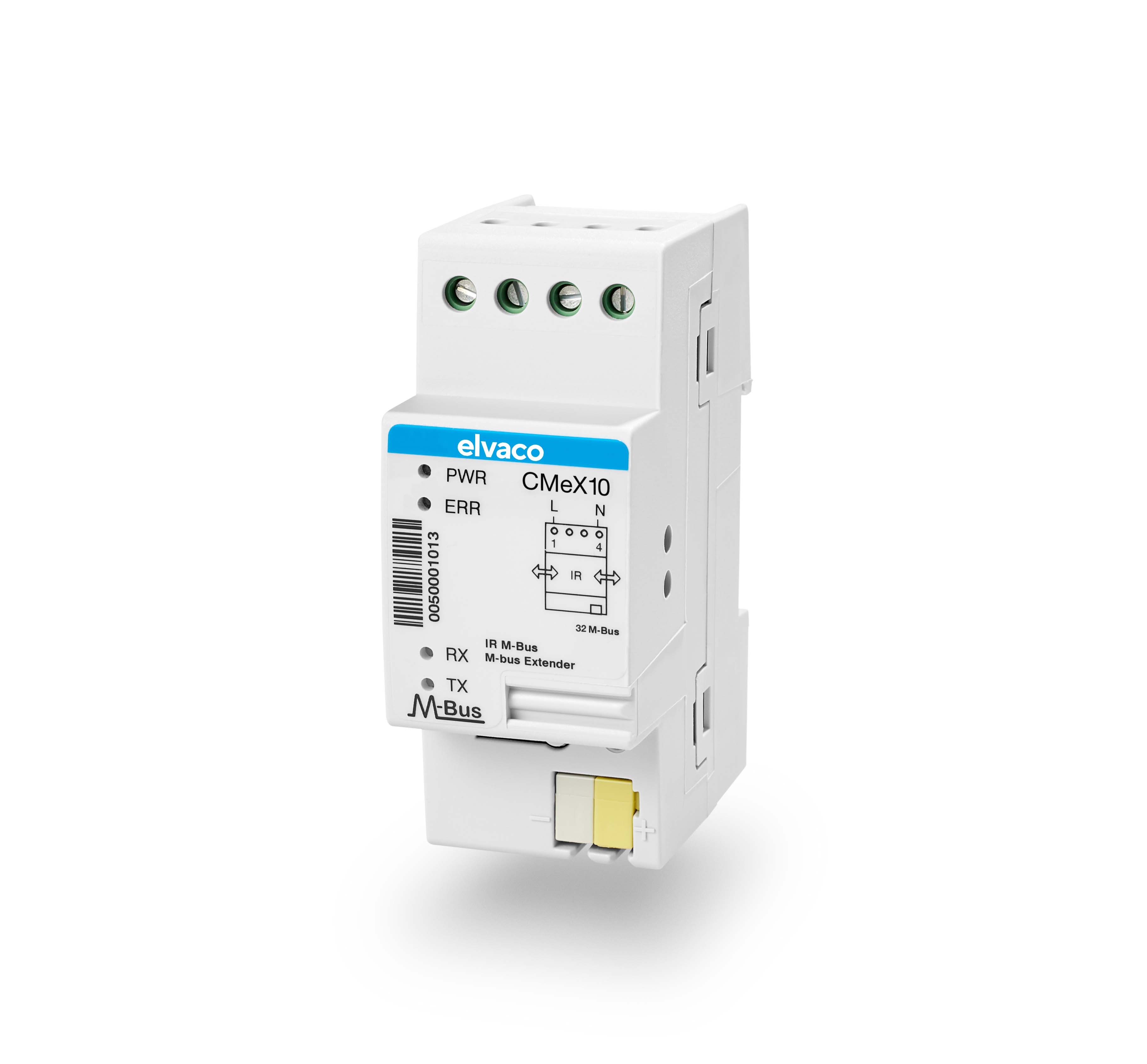

CMeX10-11 M-Bus Master för 32-64 mätare

CMeX10 och CMeX11 är en M-Bus Master som, genom att tillföra extra drivstyrka, utökar antalet mätare en Gateway ur Elvacos CMe-serie kan använda. Produkten är utrustad med en unik "IR Pass Through"-funktionalitet som gör det möjligt för upp till fyra enheter ur CMe/CMeX-serien att kommunicera via IR genom att placera dem sida vid sida.
  • Totalt: 2
  • Totalt: 2

Mekanik

Material:
Polyamid
Mått (b x h x d):
35 x 90 x 65 mm (2 DIN-moduler)
Skyddsklass:
IP20
Vikt:
100 g
Montering:
Monteras på DIN-skena (DIN 50022) 35 mm

Elektriska anslutningar

Matningsspänning:
Skruvplint kabelarea 0,75-2,5 mm², 0,5 Nm åtdragningsmoment
M-Bus masterport:
Snabbanslutning enkardelig ledare 0,6-0,8 Ø mm
RS232:
Nej

Elektriska egenskaper

Nominell spänning:
100-240 VAC (±10%)
Frekvens:
50/60 Hz
Effektförbrukning (max):
<3 W
Effektförbrukning (nom):
<1 W
Installationskategori:
CAT 3

Miljöspecifikationer

Drifttemperatur:
-30 °C till +55 °C
Luftfuktighet:
5 % till 90 %, icke-kondenserande
Höjd över havet, drift:
0-2000 m
Smutskategori:
Grad 2
Användningsmiljö:
Inomhus, kan utökas till utomhus med IP67 extern kapsling
Förvaringstemperatur:
-40 °C till +85 °C

Temperatursensor, felmarginal

Luftfuktighetssensor, felmarginal

Användargränssnitt

Grön LED:
Drift
Röd LED:
Felindikering
Gul LED 1:
M-Bus dataöverföring från enheten
Gul LED 2:
M-Bus dataöverföring till enheten

M-Bus

Gränssnitt:
IR, integrerad M-Bus Master
M-Bus standard:
EN 13757

Trådlös M-Bus

Integrerad M-Bus Master

Nominell spänning, masterport:
28 VDC
M-bus baud rate, masterport:
300 och 2400 bit/s
M-Bus avsökningslägen:
Primär, sekundär
Maximal kabellängd:
1000 m (100 nF/km, maximalt 90 ohm)
IR Pass Through:
Ja, med maximalt fyra enheter sida vid sida

Trådlös M-Bus mottagare

M-Bus slavgränssnitt

Allmänt

Lagring av mätdata (exempel)

Mobilt nätverk

Fast nätverk (Ethernet)

Integration

Kompatibilitet:
Alla M-Busmätare, ABB-mätare med IR-gränssnitt, CMe/CMeX-serien

Godkännanden

EMC:
EN 61000-6-2, EN 61000-6-3
Säkerhet:
EN 61010-1, CAT 3
