CMeX20w

1050069

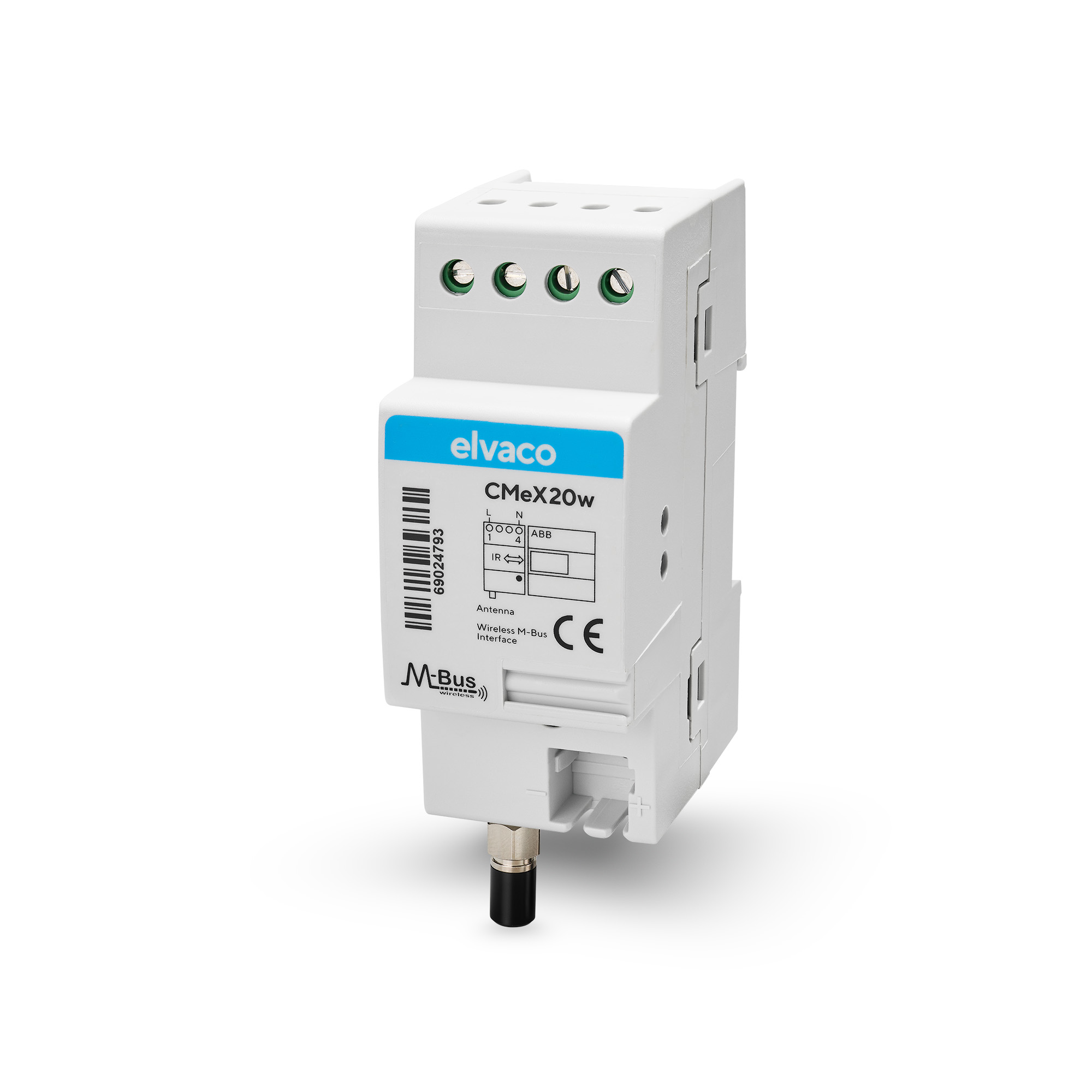

CMeX20w - Extern MCM för ABB B21/B23/B24

CMeX20w är en extern mätarkommunikationsmodul som används för att samla in mätdata (första telegrammet) från en ABB B21/B23/B24 elmätare och leverera den till ett mottagande system via Trådlös M-Bus. Produkten kommunicerar mätare via IR och påbörjar insamling av data direkt efter uppstart. Den har en modulbaserad design, vilket gör det lätt att bygga ut en befintlig installation om behov förändras.

Mekanik

Material:
ABS UL94-V0, vit
Mått (b x h x d):
35 x 95 x 65 (2 DIN-moduler)
Skyddsklass:
IP20
Vikt:
100 g
Montering:
Monteras på DIN-skena (DIN 50022) 35 mm

Elektriska anslutningar

Matningsspänning:
Skruvplint kabelarea 0,25-1,5 mm², 0,5 Nm tightening torque

Elektriska egenskaper

Nominell spänning:
220-240 VAC (+/-10%)
Frekvens:
50 Hz
Effektförbrukning (max):
<2,5 W
Effektförbrukning (nom):
<1 W
Installationskategori:
CAT 3

Miljöspecifikationer

Drifttemperatur:
-20 °C till +55 °C
Luftfuktighet:
5 % till 90 %, icke-kondenserande
Höjd över havet, drift:
0-2000 m
Smutskategori:
Grad 2
Användningsmiljö:
Inomhus, kan utökas till utomhus med IP67 extern kapsling
Förvaringstemperatur:
-40 °C till +85 °C

Temperatursensor, felmarginal

Luftfuktighetssensor, felmarginal

Användargränssnitt

Grön LED:
Drift
Röd LED:
Felindikering
Orange LED:
Krypteringsläge
Tryckknapp:
Konfiguration/aktivering

M-Bus

Gränssnitt:
IR, M-Bus slav
M-Bus standard:
EN 13757-4. Kommunikation via T1

Trådlös M-Bus

Integrerad M-Bus Master

Trådlös M-Bus mottagare

M-Bus slavgränssnitt

Frekvens, Trådlös M-Bus:
868,95 MHz
Adresseringslägen:
Elmätarens sekundäradress
M-Bus information:
Samtliga fält i första telegrammet från elmätaren
Överföringseffekt:
25 mW
Överföringsintervall:
16 sekunder
Kryptering:
Okrypterad (standard) eller krypterad

Allmänt

Lagring av mätdata (exempel)

Mobilt nätverk

Fast nätverk (Ethernet)

Integration

Mätarimplementering:
ABB-mätare med IR-gränssnitt
Antal anslutna mätare:
1

Godkännanden

EMC:
EN 61000-6-2, EN 61000-6-3
Säkerhet:
IEC 60950-1, CAT 3

Connections and Interfaces

Sändningar
