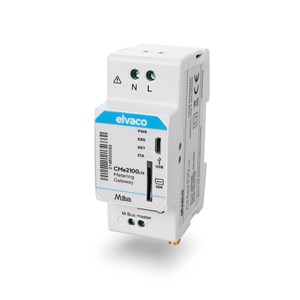

CMe2100 LTE

CMe2100 LTE

CMe2100 LTE är en sofistikerad M-Bus Metering Gateway som kan läsa av data från upp till 256 M-Bus/wM-Bus-mätare. Insamlade data sammanställs i anpassade rapporter och levereras till ett mottagande system via det mobila nätverket (2G/3G/LTE). CMe2100 LTE M-Bus Metering Gateway sticker ut tack vare sin maximala kompatibilitet och enkla konfiguration.

CMe2100 LTE M-Bus Metering Gateway för mobilt nätverk

CMe2100 LTE är en M-Bus Metering Gateway för mobila nätverk med support för LTE-kommunikation och automatisk fallback-funktion (2G/3G/LTE) CMe2100 LTE läser upp till 256 mätare, sammanställer mätdata i anpassade rapporter och levererar den till ett mottagande system. Produkten är utrustad med ett IR-gränssnitt, vilket gör att den kan kommunicera trådlöst med andra enheter från Elvacos CMe/CMeX-serie. CMe2100 LTE är dessutom kompatibel med alla andra mätare som använder sig av M-Bus. Produkten konfigureras och uppdateras via SMS eller HTTP, vilket gör det enkelt att ändra inställningar utan att behöva besöka installationsplatsen. En extern antenn krävs för CMe2100 LTE, detta beställs separat. Olika produktvarianter av CMe2100 LTE ger stor flexibilitet i val av maximalt antal kompatibla M-Bus-enheter. Elvaco erbjuder en praktisk och behovsbaserad lösning oavsett om gatewayen ska läsa av bara en eller hela 256 M-Bus-mätare. Elektroniken i CMe2100 LTE är tryggt och säkert inrymd i ett robust, hållbart hölje av polyamid.  En stor fördel med CMe2100 LTE M-Bus Metering Gateway är att den kan underhållas och konfigureras såväl på plats som på distans. Ett antal lysdioder visar aktuell status för M-Bus Gatewayen för att säkerställa korrekt drift av enheten. Den gröna lysdioden visar om enheten är på eller inte, medan en tänd röd lysdiod visar att något är fel. Det finns också en gul lysdiod som visar status för nätverket. Om enheten behöver återställas till fabriksinställningar kan detta enkelt göras via en tryckknapp.
  • Totalt: 6
  • Totalt: 6

Mekanik

Material:
Polyamid
Mått (b x h x d):
35 x 100 x 65 mm (2 DIN-moduler)
Skyddsklass:
IP20
Vikt:
120 g

Elektriska anslutningar

Matningsspänning:
Skruvplint kabelarea 0,5-2,5 mm², 0,5 Nm åtdragningsmoment
M-Bus masterport:
Skruvplint kabelarea 0,2-1,5 mm², 0,5 Nm åtdragningsmoment
USB masterport:
Typ A
USB slavport:
Typ micro B
Nätverk:
Mobilt (2G/3G/LTE)

Elektriska egenskaper

Nominell spänning:
100-240 VAC (±10%)
Frekvens:
50/60 Hz
Effektförbrukning (max):
<6 W
Effektförbrukning (nom):
<1 W
Installationskategori:
CAT 3

Miljöspecifikationer

Drifttemperatur:
-20 °C till +55 °C
Luftfuktighet:
5 % till 90 %, icke-kondenserande
Höjd över havet, drift:
0-2000 m
Smutskategori:
Grad 2
Användningsmiljö:
Inomhus, kan utökas till utomhus med IP67 extern kapsling
Förvaringstemperatur:
-40 °C till +85 °C

Temperatursensor, felmarginal

Luftfuktighetssensor, felmarginal

Användargränssnitt

Grön LED:
Drift
Röd LED:
Felindikering
Gul LED:
Nätstatus
Tryckknapp:
Fabriksåterställning
Konfiguration:
SMS, HTTP, Telnet

M-Bus

Gränssnitt:
IR, integrerad M-Bus Master
M-Bus standard:
EN 13757
Transparent M-Bus:
NET och TCP/IP (mjukvarubegränsning gäller inte för Transparent M-Bus)
Dekryptering:
Nej

Trådlös M-Bus

Integrerad M-Bus Master

Nominell spänning, masterport:
28 VDC
M-bus baud rate, masterport:
2400 och 9600 bit/s
Maximalt antal M-Bus enheter (mjukvarubegränsning):
256
M-Bus avsökningslägen:
Primär, sekundär
Maximal kabellängd:
1000 m (100 nF/km, maximalt 90 ohm)
Maximalt antal enhetslaster (hårdvarubegränsning):
16T/24 mA

Trådlös M-Bus mottagare

M-Bus slavgränssnitt

Allmänt

Backup realtidsklocka:
12 h
Noggrannhet realtidsklocka:
<2 s/dag
Scriptmotor:
Intelligent scriptmotor för generering av mätrapporter
Uppdatering mjukvara:
HTTP
Mätrapporter:
HTTP, FTP, SMTP (e-post)

Lagring av mätdata (exempel)

Mobilt nätverk

Fast nätverk (Ethernet)

Integration

Godkännanden

EMC:
EN 61000-6-2, EN 61000-6-3, EN 301489-1, EN 301489-7
Säkerhet:
EN 61010-1, CAT 3

Connections and Interfaces

Sändningar

CMe2100 LTE M-Bus Metering Gateway för mobilt nätverk använder sig av LTE-teknologin för att skicka data från upp till 256 M-Bus-mätare i din infrastruktur. CMe2100 LTE sammanställer automatiskt dessa data till rapporter som levereras till ett mottagande system. För att säkerställa optimal funktionalitet har M-Bus Gatewayen en automatisk fallback-funktion. Enheten är försedd med ett IR-gränssnitt som möjliggör smidig kommunikation med andra Elvaco-enheter. En särskilt praktisk funktion hos CMe2100 LTE M-Bus Metering Gateway är möjligheten till fjärrkonfiguration via textmeddelanden eller HTTP. Det innebär att inställningarna kan ändras även om det inte finns någon tekniker på plats. Produkten har lysdioder som visar om M-Bus Metering Gateway för mobilt nätverk fungerar korrekt eller inte.
