CMeX12S

Modellen CMeX12S är en tillförlitlig M-Bus master som utökar antalet mätare som kan användas av en kompatibel M-Bus gateway. Denna enhet är därför en viktig komponent i en modern M-Bus-teknikbaserad infrastruktur för mätsystem. Den tillförlitliga driften av denna M-Bus Master för 128 mätare bygger på en unik IR pass-through-funktion som gör att data kan överföras till M-Bus-gatewayen utan att man behöver installera några extra kablar.

CMeX12S M-Bus Master för 128 mätare

CMeX12S är en M-Bus Master som, genom att tillföra extra drivstyrka, utökar antalet mätare en Gateway ur Elvacos CMe-serie kan använda. Produkten är utrustad med en unik "IR Pass Through"-funktionalitet som gör det möjligt för upp till fyra enheter ur CMe/CMeX-serien att kommunicera via IR genom att placera dem sida vid sida. CMeX12S stöder även integration med ett befintligt M-Bus system via RS232.

För att säkerställa maximal livslängd har CMeX12S M-Bus Master för 128 mätare ett robust hölje av polyamid och felsäker elektronik med litet underhållsbehov. För att underlätta installationen kan modellen enkelt monteras på en vanlig DIN-skena.

Ett enkelt gränssnitt bestående av färgade LED-lampor visar om CMeX12S M-Bus Master för 128 mätare fungerar som den ska. Den gröna LED-lampan tänds när enheten är påslagen, medan de båda gula LED-lamporna lyser när data överförs. Den röda LED-lampan indikerar ett felmeddelande. CMeX12S M-Bus Master för 128 mätare är kompatibel med alla M-Bus-mätare, ABB-mätare med IR-gränssnitt och alla enheter i CMe/CMeX-serien från Elvaco.

Mekanik

Material:
Polyamid
Mått (b x h x d):
105 x 90 x 65 mm (6 DIN-moduler)
Skyddsklass:
IP20
Vikt:
220 g
Montering:
Monteras på DIN-skena (DIN 50022) 35 mm

Elektriska anslutningar

Matningsspänning:
Skruvplint kabelarea 0,75-2,5 mm², 0,5 Nm åtdragningsmoment
M-Bus masterport:
Snabbanslutning enkardelig ledare 0.6-0.8 Ø mm och skruvplint 0,25-2,5 mm²

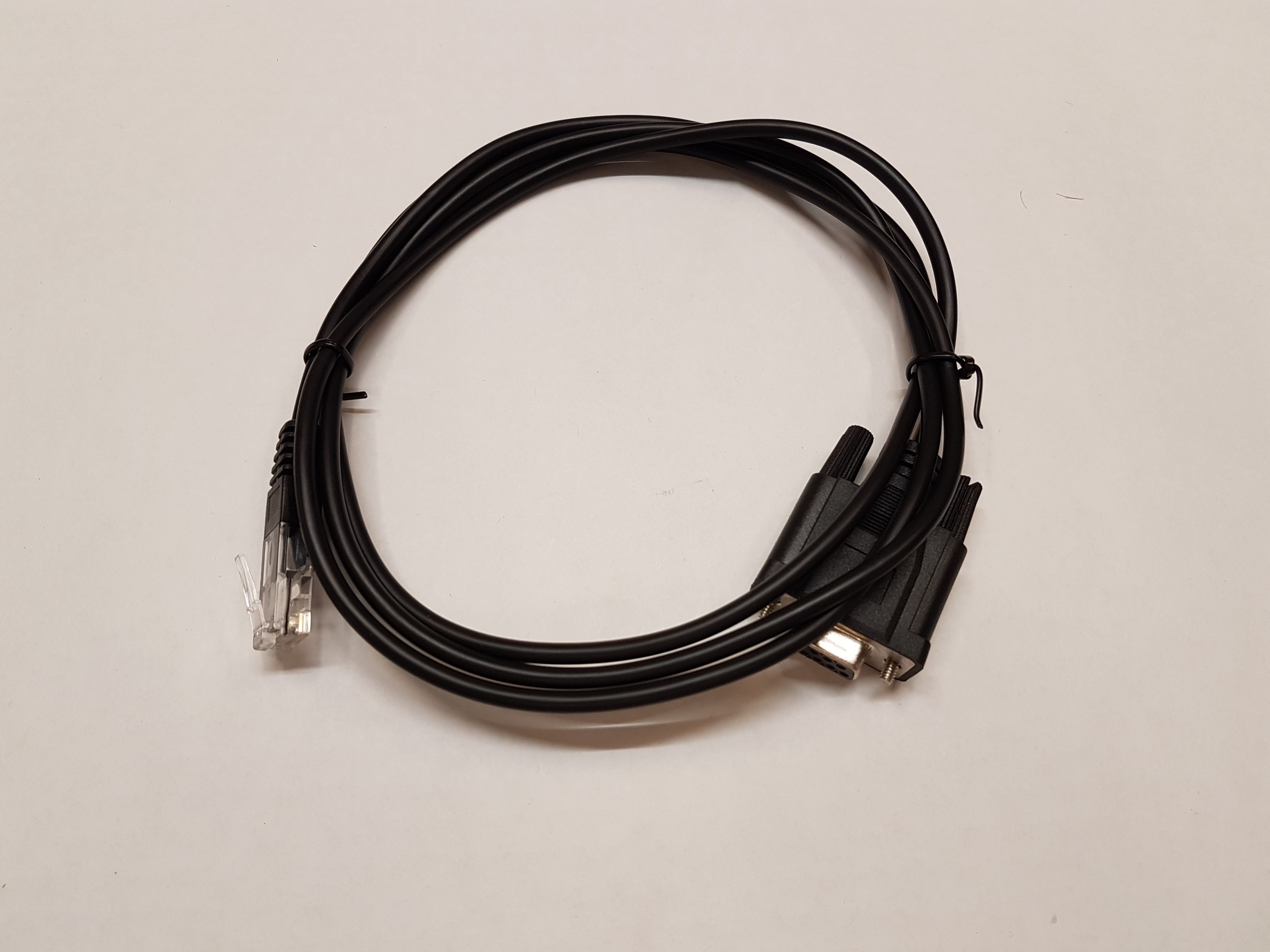

RS232:
RJ45 8/8

Elektriska egenskaper

Nominell spänning:
100-240 VAC (±10%)
Frekvens:
50/60 Hz
Effektförbrukning (max):
<25 W
Effektförbrukning (nom):
<1 W
Installationskategori:
CAT 3

Miljöspecifikationer

Drifttemperatur:
-30 °C till +55 °C
Luftfuktighet:
5 % till 90 %, icke-kondenserande
Höjd över havet, drift:
0-2000 m
Smutskategori:
Grad 2
Användningsmiljö:
Inomhus, kan utökas till utomhus med IP67 extern kapsling
Förvaringstemperatur:
-40 °C till +85 °C

Temperatursensor, felmarginal

Luftfuktighetssensor, felmarginal

Användargränssnitt

Grön LED:
Drift
Röd LED:
Felindikering
Gul LED 1:
M-Bus dataöverföring från enheten
Gul LED 2:
M-Bus dataöverföring till enheten

M-Bus

Gränssnitt:
IR, integrerad M-Bus Master
M-Bus standard:
EN 13757

Trådlös M-Bus

Integrerad M-Bus Master

Nominell spänning, masterport:
42 VDC
M-bus baud rate, masterport:
300 och 2400 bit/s
M-Bus avsökningslägen:
Primär, sekundär
Maximal kabellängd:
5000 m (100 nF/km, maximalt 90 ohm)
IR Pass Through:
Ja, med maximalt fyra enheter sida vid sida

Trådlös M-Bus mottagare

M-Bus slavgränssnitt

Allmänt

Lagring av mätdata (exempel)

Mobilt nätverk

Fast nätverk (Ethernet)

Integration

Kompatibilitet:
Alla M-Busmätare, ABB-mätare med IR-gränssnitt, CMe/CMeX-serien

Godkännanden

EMC:
EN 61000-6-2, EN 61000-6-3, FCC 47 CFR
Säkerhet:
EN 62368-1 2018, UL 62368-1:2014 Ed.2], CSA C22.2#62368-1:2014 Ed.2]

Connections and Interfaces

Sändningar

För nedladdningar, vänligen besök vår supportsite på: https://support.elvaco.com

På vår supportsite kan du hitta allt du behöver för att uppdatera, injustera och felsöka dina installationer, exempelvis:

  • Senaste mjukvaruversioner
  • FAQs
  • Guider
  • Detaljerad teknisk information
  • Supportforum

Genom att tillhandahålla ytterligare matningsström gör CMeX12S M-Bus Master att det maximala antalet mätare som kan anslutas till en gateway i CMe-serien kan utökas till 128 stycken. Den ökar även den maximala kabellängden mellan M-Bus Master-enheten och de M-Bus-mätare som befinner sig nedströms upp till 5 km från förstärkaren, vilket ger större flexibilitet vid installation.

Med sin unika pass-through-funktion baserad på IR-teknik gör M-Bus Mastern att upp till fyra enheter i CMe/CMeX-serien kan monteras sida vid sida så att de kan kommunicera med varandra. Det gör det möjligt för M-Bus Mastern att koppla ihop alla befintliga slavenheter, vilket i sin tur möjliggör smart och effektiv mätning med hjälp av den beprövade M-Bus-tekniken.

Inte nog med det, CMeX12S M-Bus Master för 128 mätare är också kompatibel med befintliga M-Bus-system via RS232. Med sitt robusta hölje i polyamid och sitt enkla men effektiva gränssnitt med LED-lampor i tre färger kombinerar CMeX12S M-Bus Master för 128 mätare imponerande prestanda med användarvänlighet.
