CMeX20

1050010

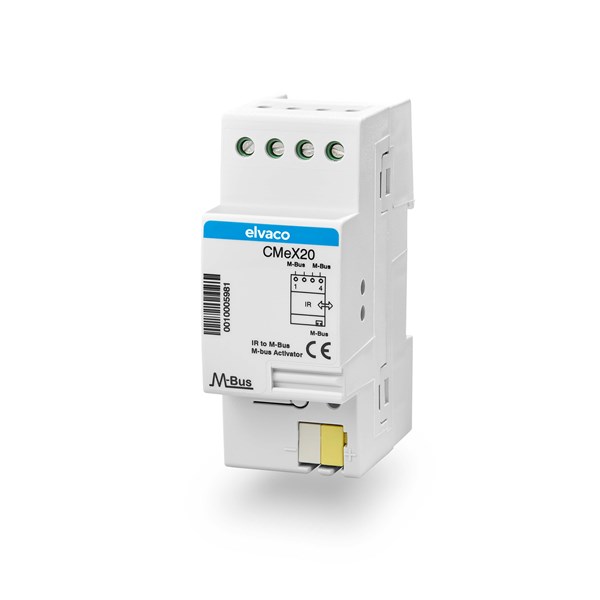

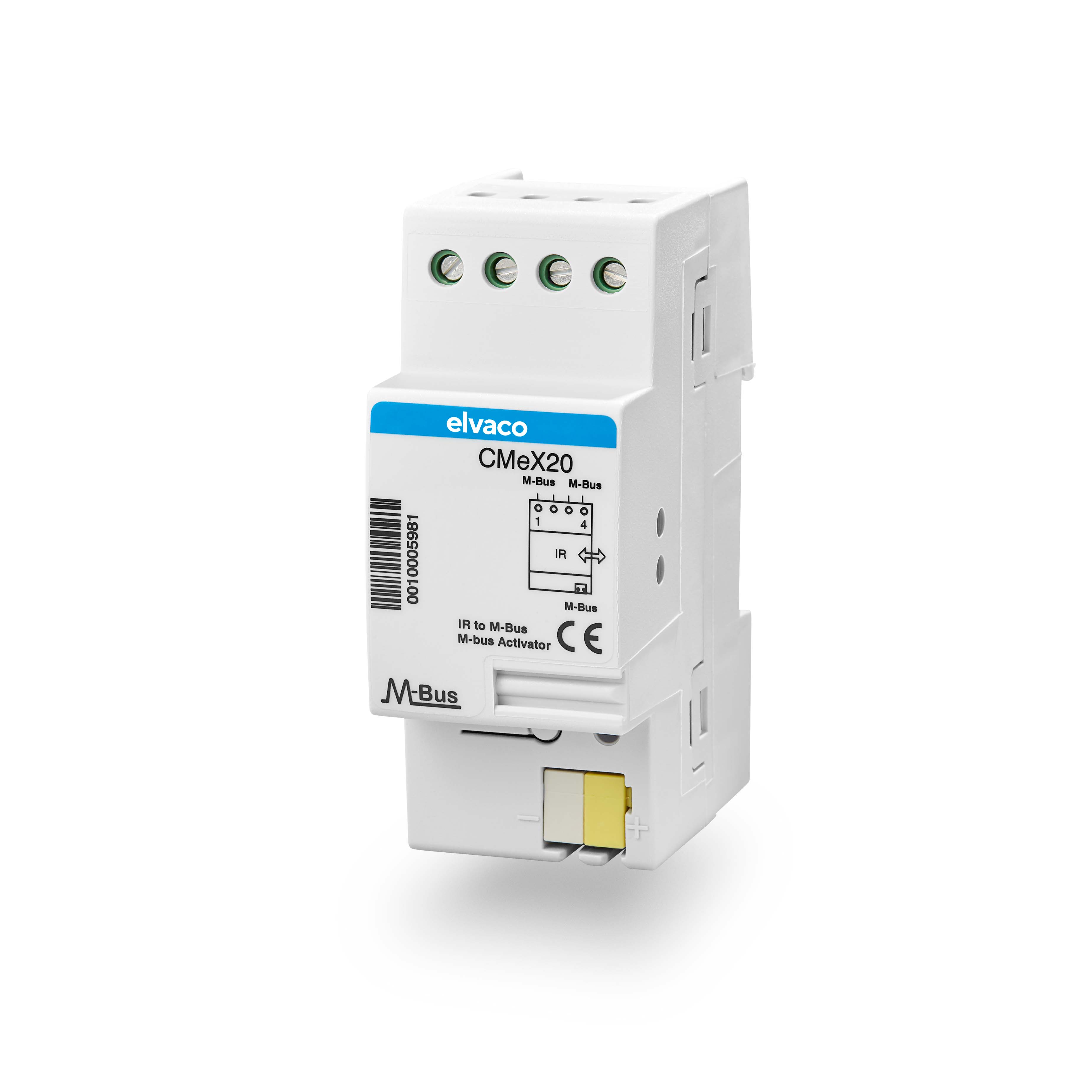

CMeX20 - Extern MCM för ABB B21/B23/B24

CMeX20 är en extern mätarkommunikationsmodul som används för att samla in mätdata från en ABB B21/B23/B24 elmätare och skicka den till ett mottagande system via M-Bus. Enheten kommunicerar med ABB-mätaren via IR and påbörjar insamling av data direkt efter uppstart. Den har en modulbaserad design, vilket gör det lätt att bygga ut en befintlig installation om behov förändras.

Mekanik

Material:
Polyamid
Mått (b x h x d):
35 x 90 x 65 mm (2 DIN-moduler)
Skyddsklass:
IP20
Vikt:
100 g
Montering:
Monteras på DIN-skena (DIN 50022) 35 mm

Elektriska anslutningar

Matningsspänning:
Från M-Bus
M-Bus slavport:
Skruvplint kabelarea 0,25-1,5 mm², 0,5 Nm åtdragningsmoment

Elektriska egenskaper

Nominell spänning:
21-42 VDC från M-Bus, polaritetsoberoende

Miljöspecifikationer

Drifttemperatur:
-20 °C till +55 °C
Luftfuktighet:
5 % till 90 %, icke-kondenserande
Höjd över havet, drift:
0-2000 m
Smutskategori:
Grad 2
Användningsmiljö:
Inomhus, kan utökas till utomhus med IP67 extern kapsling
Förvaringstemperatur:
-40 °C till +85 °C

Temperatursensor, felmarginal

Luftfuktighetssensor, felmarginal

Användargränssnitt

Orange LED:
Drift/M-Bus aktivitet

M-Bus

Gränssnitt:
IR, M-Bus slav
M-Bus standard:
EN 13757

Trådlös M-Bus

Integrerad M-Bus Master

Trådlös M-Bus mottagare

M-Bus slavgränssnitt

M-Bus baud rate, slavport:
300 och 2400 bit/s
Nominell spänning, slavport:
21-42 VDC
Strömförbrukning:
2T/3 mA
Adresseringslägen:
Elmätarens sekundäradress
M-Bus information:
Samtliga fält i första telegrammet från elmätaren

Allmänt

Lagring av mätdata (exempel)

Mobilt nätverk

Fast nätverk (Ethernet)

Integration

Mätarimplementering:
ABB-mätare med IR-gränssnitt
Antal anslutna mätare:
1

Godkännanden

EMC:
EN 61000-6-2, EN 61000-6-3

Connections and Interfaces

Sändningar

För nedladdningar, vänligen besök vår supportsite på: https://support.elvaco.com

På vår supportsite kan du hitta allt du behöver för att uppdatera, injustera och felsöka dina installationer, exempelvis:

  • Senaste mjukvaruversioner
  • FAQs
  • Guider
  • Detaljerad teknisk information
  • Supportforum
